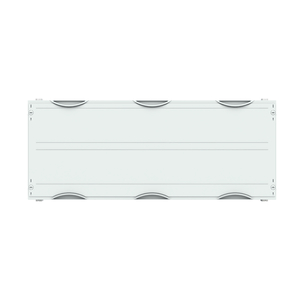

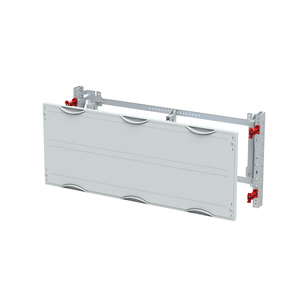

MBS324

Innenausbau Modul, CombiLine, Bausatz unmontiert, für Sammelschienensystem horizontal, Rasteinheit 2 RE = 300 mm, Feldbreite 3 = 750 mm, 72 Platzeinheiten, unbestückt für den Einbau von , für Sammelschienensystem 5-polig, Ausrichtung Sammelschienen: horizontal, mit Sammelschienenhalter ZB5, Sammelschienenmittenabstand: 40 mm, für maximal 5 Cu-Schienen, (Sammelschienen müssen separat bestellt werden), Bemessungsstrom In max. 360 A, Abdeckungen aus Kunststoff, 90 Grad Druck-Drehverschluss, RAL 7035, Ausführung der Abdeckung: geschlossen, einsetzbar ab einer Schranktiefe von 225 mm, EDF oder WR Montagegerüst muss separat bestellt werden
Zur Produktmerkliste hinzufügen PDF Download

Technische Daten

Allgemeine Daten

MBS324
1
2CPX041739R9999
85381000
Deutschland
Innenausbau Modul
CombiLine
0808
248,00 €

90 Grad Druck-Drehverschluss
5
horizontal
400 V
50 Hz
690 V
35 KA
6 kV
74 KA
360 A
Nein
Ja (1)
5
Nein
ZB5
III
3

Ja
Ja
Ja

0,75 m
0,505 m
0,055 m
3,19 kg
1
Stück
Bausatz unmontiert
1

225
Sammelschienensystem horizontal

Lichtgrau
Lichtgrau
3 FB
750 mm
000
300 mm
2
225 mm
72
40 mm
40 mm
Kunststoff

WR oder EDF

Katalog für den Schaltanlagenbau
Katalog für den Schaltanlagenbau
PDF, ca. 55.54 MB
Katalog für den Elektrogroßhandel
Katalog für den Elektrogroßhandel
PDF, ca. 49.54 MB
Montageanleitung MBS124/224/324
Montageanleitung MBS124/224/324
PDF, ca. 1.95 MB
DWG mit Flächenfüllung
DWG, ca. 30.59 kB
DWG ohne Flächenfüllung
DWG, ca. 29.67 kB
DXF mit Flächenfüllung
DXF, ca. 7.2 kB
DXF ohne Flächenfüllung
DXF, ca. 18.58 kB
EU Konformitätserklärung Verteilerfeldsystem CombiLine N
EU Konformitätserklärung Verteilerfeldsystem CombiLine N
PDF, ca. 2.2 MB
Technisches Handbuch
Technisches Handbuch
PDF, ca. 40.66 MB
Erklärung zur REACH - Verordnung - ABB STRIEBEL & JOHN
Erklärung zur REACH - Verordnung - ABB STRIEBEL & JOHN
PDF, ca. 1008.81 kB
Ausschreibung
Mehr Informationen

Produktbild Web Format
Produktbild Web Format
JPG, ca. 20.79 kB
Produktbild Web Format
Produktbild Web Format
JPG, ca. 21.79 kB
Produktbild Web Format
Produktbild Web Format
JPG, ca. 14.53 kB
Produktbild hochauflösend (300 dpi)
Produktbild hochauflösend (300 dpi)
TIF, ca. 3.76 MB
Produktbild hochauflösend (300 dpi)
Produktbild hochauflösend (300 dpi)
TIF, ca. 3.45 MB
Produktbild hochauflösend (300 dpi)
Produktbild hochauflösend (300 dpi)
TIF, ca. 3.07 MB

Zubehör

Keine Produkte gefunden, die Ihren Kriterien entsprechen.

ZX1042 CU-Schiene 12x5mm, L:793mm ZX1042 CU-Schiene 12x5mm, L:793mm
ZX1043 CU-Schiene 12x5mm, L:1043mm ZX1043 CU-Schiene 12x5mm, L:1043mm
ZX1044 CU-Schiene 12x5mm, L:1293mm ZX1044 CU-Schiene 12x5mm, L:1293mm
ZX1048 CU-Schiene 12x10mm, L:793mm ZX1048 CU-Schiene 12x10mm, L:793mm
ZX1049 CU-Schiene 12x10mm, L:1043mm ZX1049 CU-Schiene 12x10mm, L:1043mm
ZX1050 CU-Schiene 12x10mm, L:1293mm ZX1050 CU-Schiene 12x10mm, L:1293mm
ZX1054 CU-Schiene 20x5mm, L:793mm ZX1054 CU-Schiene 20x5mm, L:793mm
ZX1055 CU-Schiene 20x5mm, L:1043mm ZX1055 CU-Schiene 20x5mm, L:1043mm
ZX1056 CU-Schiene 20x5mm, L:1293mm ZX1056 CU-Schiene 20x5mm, L:1293mm
ZX1082 CU-Schiene 12x5mm, L:845mm ZX1082 CU-Schiene 12x5mm, L:845mm
ZX1083 CU-Schiene 12x5mm, L:1095mm ZX1083 CU-Schiene 12x5mm, L:1095mm
ZX1084 CU-Schiene 12x5mm, L:1345mm ZX1084 CU-Schiene 12x5mm, L:1345mm
ZX1088 CU-Schiene 12x10mm, L:845mm ZX1088 CU-Schiene 12x10mm, L:845mm
ZX1089 CU-Schiene 12x10mm,L:1095mm ZX1089 CU-Schiene 12x10mm,L:1095mm
ZX1090 CU-Schiene 12x10mm,L:1345mm ZX1090 CU-Schiene 12x10mm,L:1345mm
ZX1094 CU-Schiene 20x5mm, L:840mm ZX1094 CU-Schiene 20x5mm, L:840mm
ZX1095 CU-Schiene 20x5mm, L:1090mm ZX1095 CU-Schiene 20x5mm, L:1090mm
ZX1096 CU-Schiene 20x5mm, L:1340mm ZX1096 CU-Schiene 20x5mm, L:1340mm
ZX1181 Sammelsch.-Verb. CU12x10 1pol ZX1181 Sammelsch.-Verb. CU12x10 1pol
ZX1182 Sammelsch.-Verb. CU20x5 1pol. ZX1182 Sammelsch.-Verb. CU20x5 1pol.
ZX2226 Cu-Schiene 20x5mm 3FB V1, A1 ZX2226 Cu-Schiene 20x5mm 3FB V1, A1
ZX2227 Cu-Schiene 20x5mm 4FB V1, A1 ZX2227 Cu-Schiene 20x5mm 4FB V1, A1
ZX2228 Cu-Schiene 20x5mm 5FB V1, A1 ZX2228 Cu-Schiene 20x5mm 5FB V1, A1
ZX2229 Cu-Schiene 20x5mm 6FB V1, A1 ZX2229 Cu-Schiene 20x5mm 6FB V1, A1
ZX2326 Cu-Schiene 20x5mm 3FB V1, A2 ZX2326 Cu-Schiene 20x5mm 3FB V1, A2
ZX2327 Cu-Schiene 20x5mm 4FB V1, A2 ZX2327 Cu-Schiene 20x5mm 4FB V1, A2
ZX2328 Cu-Schiene 20x5mm 5FB V1, A2 ZX2328 Cu-Schiene 20x5mm 5FB V1, A2
ZX2329 Cu-Schiene 20x5mm 6FB V1, A2 ZX2329 Cu-Schiene 20x5mm 6FB V1, A2
ZX2405 Cu-Verbinder 20x5mm V2, C ZX2405 Cu-Verbinder 20x5mm V2, C
