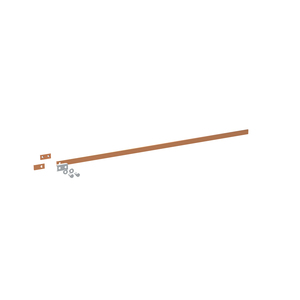

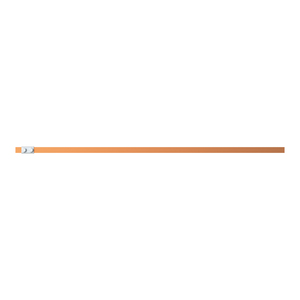

ZX2227 Cu-Schiene 20x5mm 4FB V1, A1

Sammelschiene, CombiLine, Bausatz unmontiert, Feldbreite 4 = 888 mm, Bemessungsstrom In max. 320 A

Zur Produktmerkliste hinzufügen PDF Download

Technische Daten

Allgemeine Daten

TypZX2227

Verpackungsmenge1

Artikelnummer2CPX042633R9999

Warentarifnummer85369001

UrsprungslandDeutschland

BauartSammelschiene

BaureiheCombiLine

Kombination Produkthierarchie Hauptgruppe und Gruppe - 2520 (SUJ)0711

Listenpreis95,00 €

Technische Daten

Bemessungsstrom In [A]320 A

Polzahl1

Verlustleistung max. [W]23.2656 W

Lieferform

Tiefe der Verpackung0,891 m

Breite der Verpackung0,02 m

Länge der Verpackung0,01 m

Bruttogewicht0,948 kg

Anzahl pro Basismengeneinheit (Verpackungseinheit)1

BasismengeneinheitStück

LieferformBausatz unmontiert

Menge Verpackungseinheit Basis1

Konstruktive Daten

gestreckte Kupferlänge [mm]888 mm

Nennmaß außen Breite [FB]4 FB

Nennmaß außen Breite [mm]888 mm

Nennmaß außen Höhe [mm]20 mm

Nennmaß außen Tiefe [mm]5 mm

Oberflächenbeschaffenheitunbehandelt
