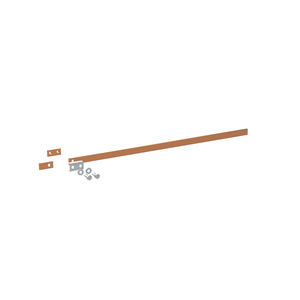

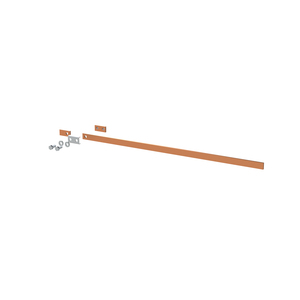

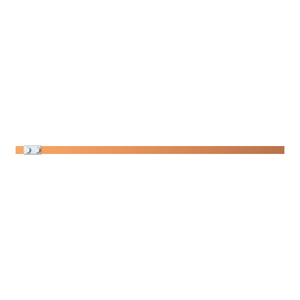

ZX2226 Cu-Schiene 20x5mm 3FB V1, A1

Sammelschiene, CombiLine, Bausatz unmontiert, Feldbreite 3 = 638 mm, Bemessungsstrom In max. 320 A

Zur Produktmerkliste hinzufügen PDF Download

Technische Daten

Allgemeine Daten

TypZX2226

Verpackungsmenge1

Artikelnummer2CPX042632R9999

Warentarifnummer85369001

UrsprungslandDeutschland

BauartSammelschiene

BaureiheCombiLine

Kombination Produkthierarchie Hauptgruppe und Gruppe - 2520 (SUJ)0711

Listenpreis82,50 €

Technische Daten

Bemessungsstrom In [A]320 A

Polzahl1

Verlustleistung max. [W]16.7156 W

Lieferform

Tiefe der Verpackung0,641 m

Breite der Verpackung0,02 m

Länge der Verpackung0,01 m

Bruttogewicht0,716 kg

Anzahl pro Basismengeneinheit (Verpackungseinheit)1

BasismengeneinheitStück

LieferformBausatz unmontiert

Menge Verpackungseinheit Basis1

Konstruktive Daten

gestreckte Kupferlänge [mm]638 mm

Nennmaß außen Breite [FB]3 FB

Nennmaß außen Breite [mm]638 mm

Nennmaß außen Höhe [mm]20 mm

Nennmaß außen Tiefe [mm]5 mm

Oberflächenbeschaffenheitunbehandelt
