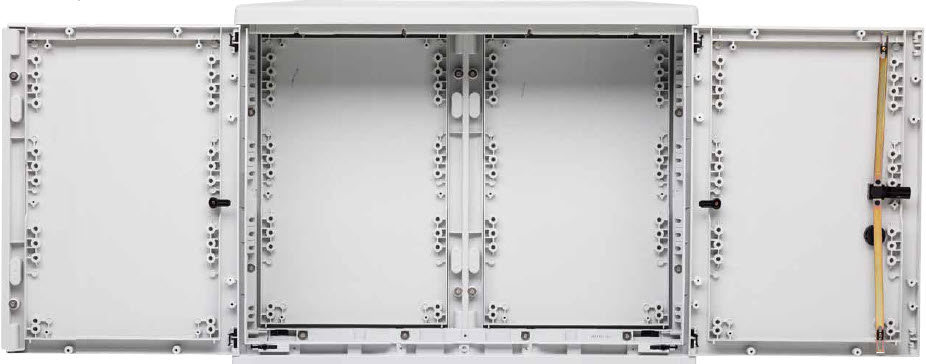

Leergehäuse

Eine Vielzahl von Features, die überzeugen

Schon das leere Gehäuse überzeugt mit einer Vielzahl von Features. Eine hohe IP-Schutzart sowie eine hohe mechanische Festigkeit sind für die Außenaufstellung der Gehäuse unerlässlich. Je nach Anwendungsfall lassen sich weitere Optionen hinzuwählen.

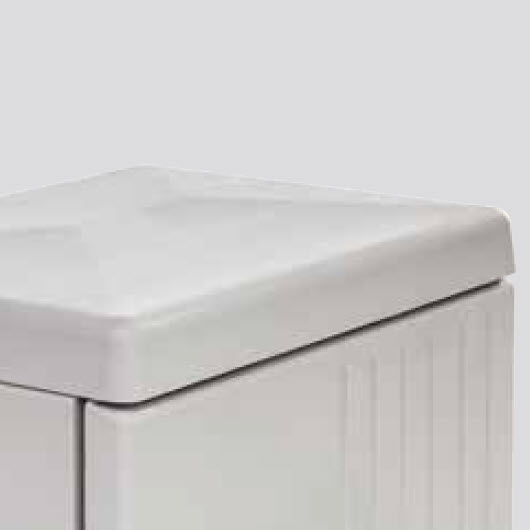

Schräge Dachfläche verhindert Wasser- und Schmutzansammlung.

Befestigung der Sammelschienen mittels Sechskantschrauben
M8 in der Seitenwand zur maximalen Bestückung mit Sicherungleisten.

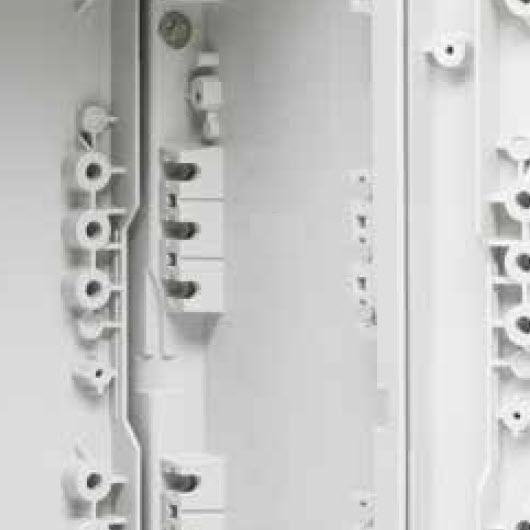

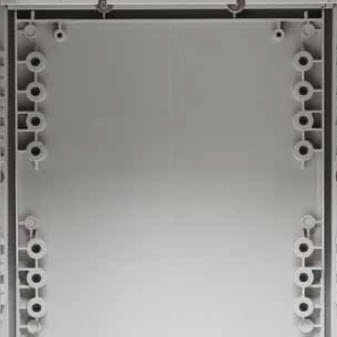

Befestigung von Montageplatten und Sammelschienen über Einpressmuttern M8 in der Rückwand für maximale Einbautiefe.

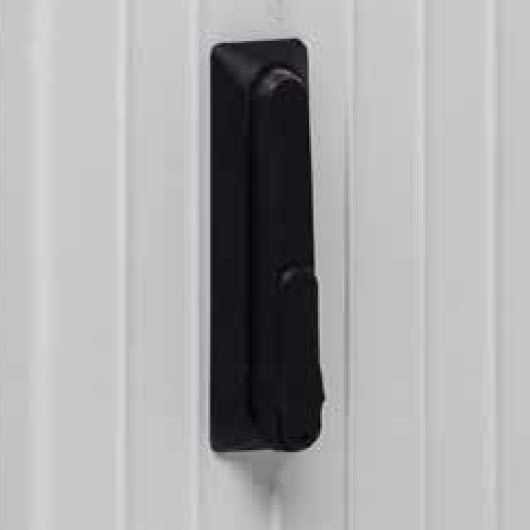

Schwenkhebelgriff für 45 mm Profilhalbzylinder mit plombierbarer Abdeckung.

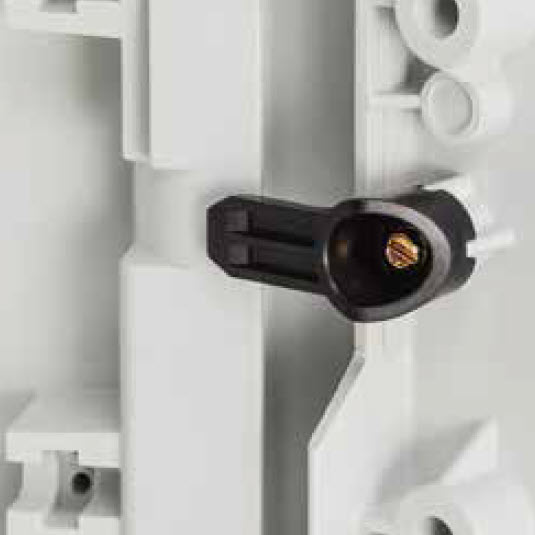

Vandalismussicherer innenliegender Türhaken.

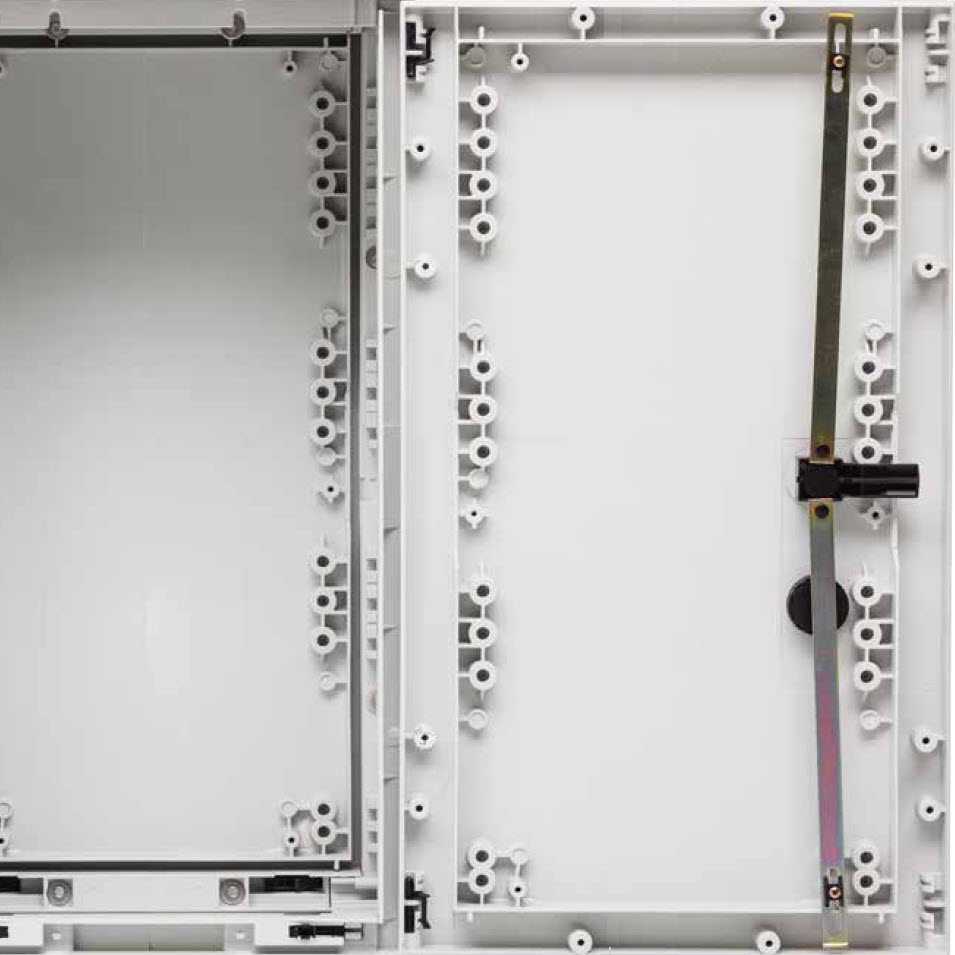

Höhere Sicherheit mit Dreipunkt-Verschluss.

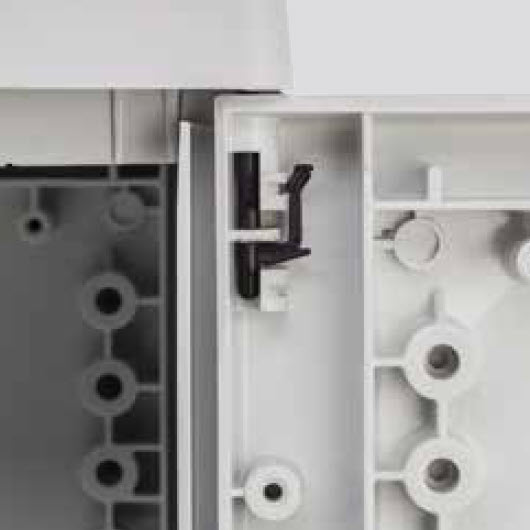

Einfache Tür-Demontage, mittels einrastenden und somit unverlierbaren Scharnierstiften.

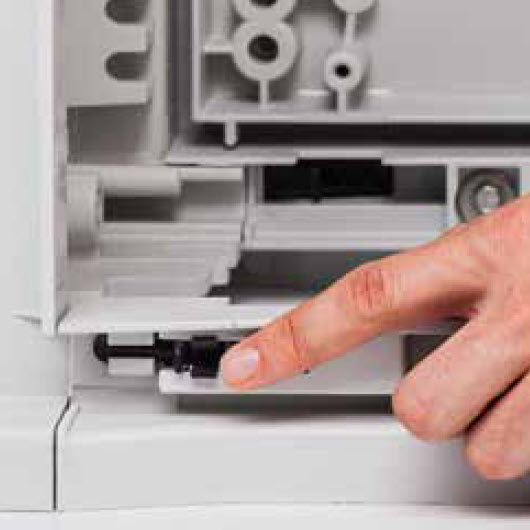

Werkzeuglose Entriegelung und Demontage der Bodenschiene zur leichten Kabelinstallation.

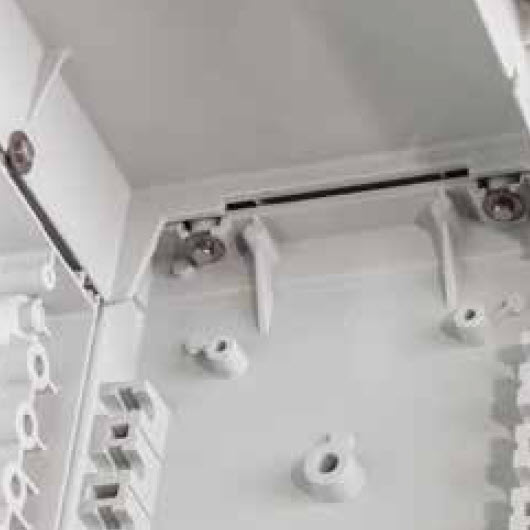

Befestigung der Seiten- und Rückwände mit dem Dach über selbstschnei-dende Edelstahlschrauben.









Innenausbausystem CombiLine N



Ausbau auf EDF-Montagegerüst bis 400 A

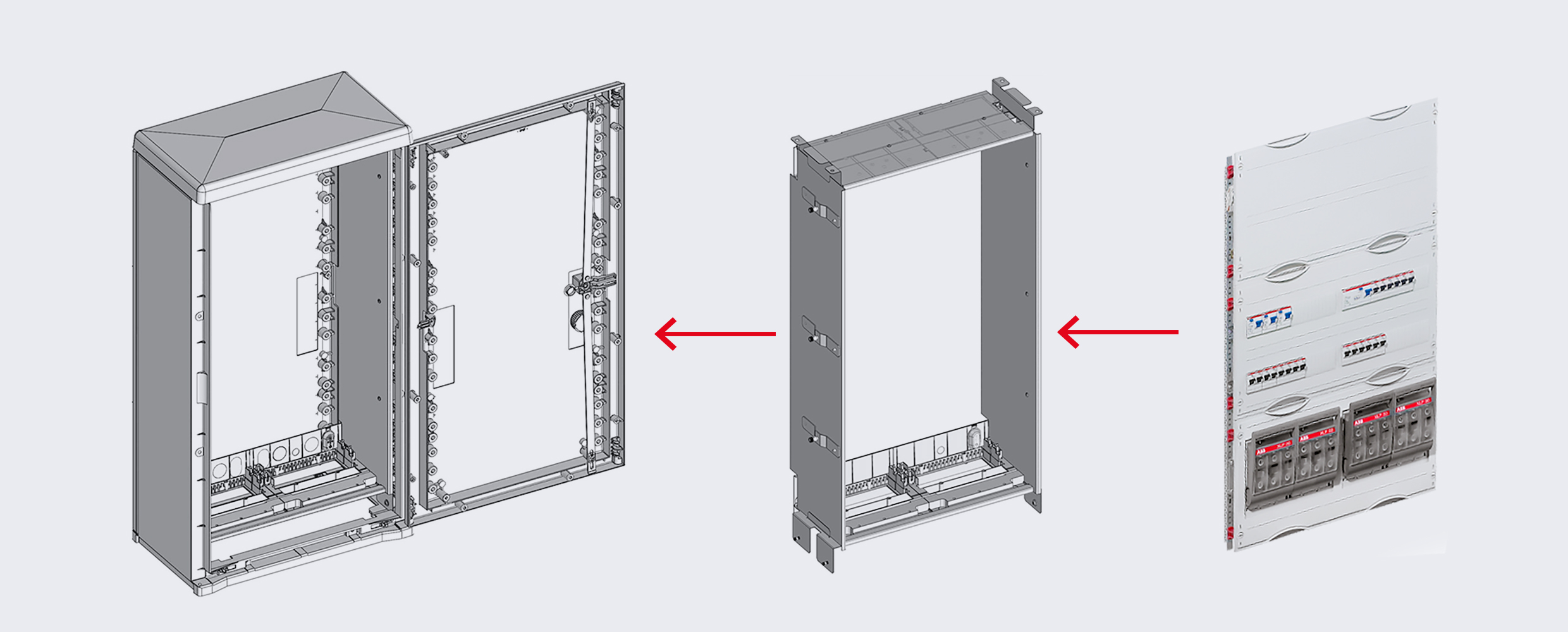

Wie die EH Verteiler-Schränke in unseren Straßen, hat sich für Energieverteiler unser CombiLine N Innenausbausystem etabliert. Um auch CombiLine N Module in EH Verteiler-Schränke einbauen zu können, wurden für vier Schrankgrößen Ausbaukits entwickelt, mit deren Hilfe sich diese Module auf EDF-Montagegerüst einbauen lassen.







Das Ausbaukit wird mit wenigen Handgriffen im Schrank montiert. Als Basis nutzen wir die Aufnahmen der ComfortLine Schrankserie, die die Verwendung des EDF-Profils voraussetzt.

Einmal montiert lassen sich die Felder in der bekannten QMS-Rasttechnik erst einrasten und dann im Handumdrehen verschrauben.
Die Felder sind durch das Ausbaukit zu Seite hin geschützt. Oben und unten werden die bekannten ComfortLine Elemente samt passender Flansche eingesetzt. Das sorgt für viel Einführungsmöglichkeiten für bauseitige Kabel und Leitungen.

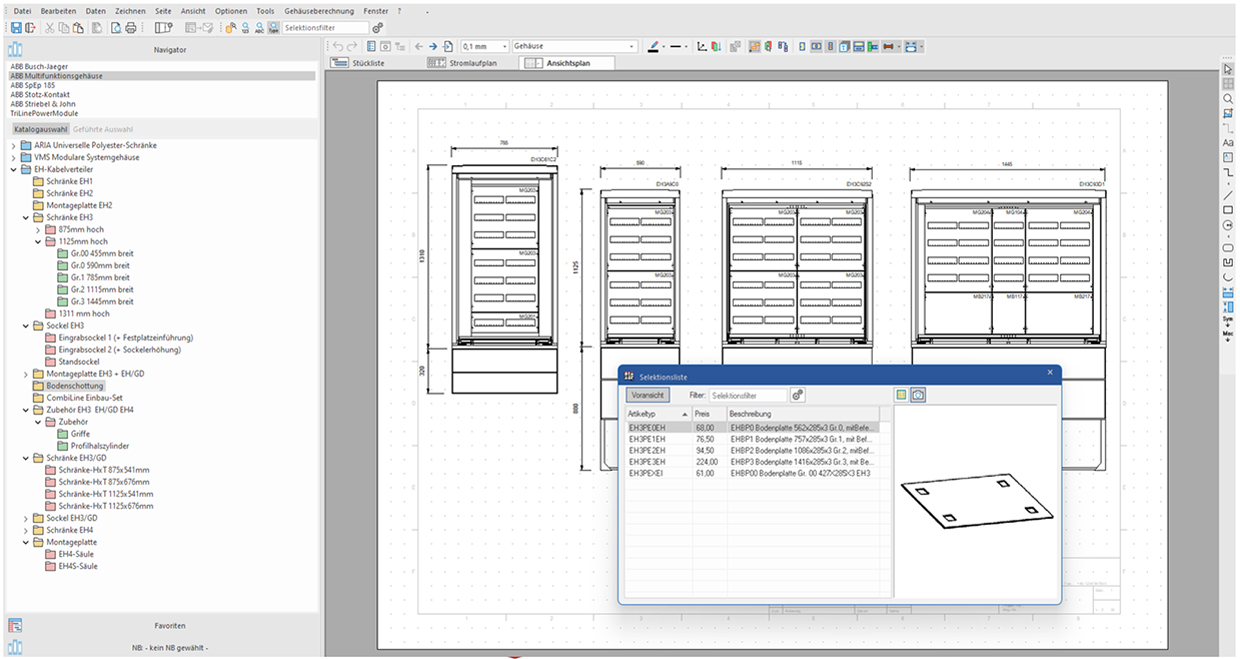

StriePlan ist der einfachste Weg, einen Energieverteiler zu entwerfen, indem die erforderlichen Gehäuse ausgewählt und in der Arbeitsumgebung zusammengefügt werden, um das System zu dimensionieren, eine Zeichnung zu erstellen und gleichzeitig eine Stückliste zu erhalten.

Darüber hinaus hilft StriePlan bei der Durchführung einiger wesentlicher Prüfungen, die den Konstruktionsprozess erheblich vereinfachen und das Risiko von Fehlern verringern helfen.

Mit der Installation der aktuellen StriePlan Version erhält man automatisch das Update inklusive der EH Verteiler-Schränke aus Isolierstoff.

> Zur StriePlan-Software
