Das Innenausbausystem auf Montageplatte
In Ergänzung zum erfolgreichen Innenausbausystem CombiLine N wurde das innovative CombiLine MP System für die Montage auf Montageplatten entwickelt. In Kombination mit unseren EH3 Verteiler-Schränken ein echter Gewinn!
CombiLine MP – Montageplatte
So flexibel wie noch nie
Das CombiLine MP System ermöglicht flexible Lösungen für Zähler-, Messwandler- und Verteileranwendungen bis 440 A, die mit EDF-Profilen aufgebaut werden.
Flexible Einsatzmöglichkeiten
Ausbauteile für den Aufbau von Zähler-, Messwandler- und Verteilerandwendungen auf Montageplatte für den Innen- Außenbereich.
Leitungseinführung von vorne
Das Aufnahmeelement unten ermöglicht eine einfache und zeitsparende Leitungseinführung von vorne in Verbindung mit dem Comfortline Flanschsortiment.
Individueller Aufbau
Die Aufnahmeelemente unten und oben bilden den Grundaufbau und ermöglichen verschiedene Optionen für die jeweilige Anwendung.
Viele Kombinationsmöglichkeiten
Durch verschiedene Komponenten ist es möglich effizient die gewünschte Feldkombination zu realisieren.
Anwendungsbeispiele

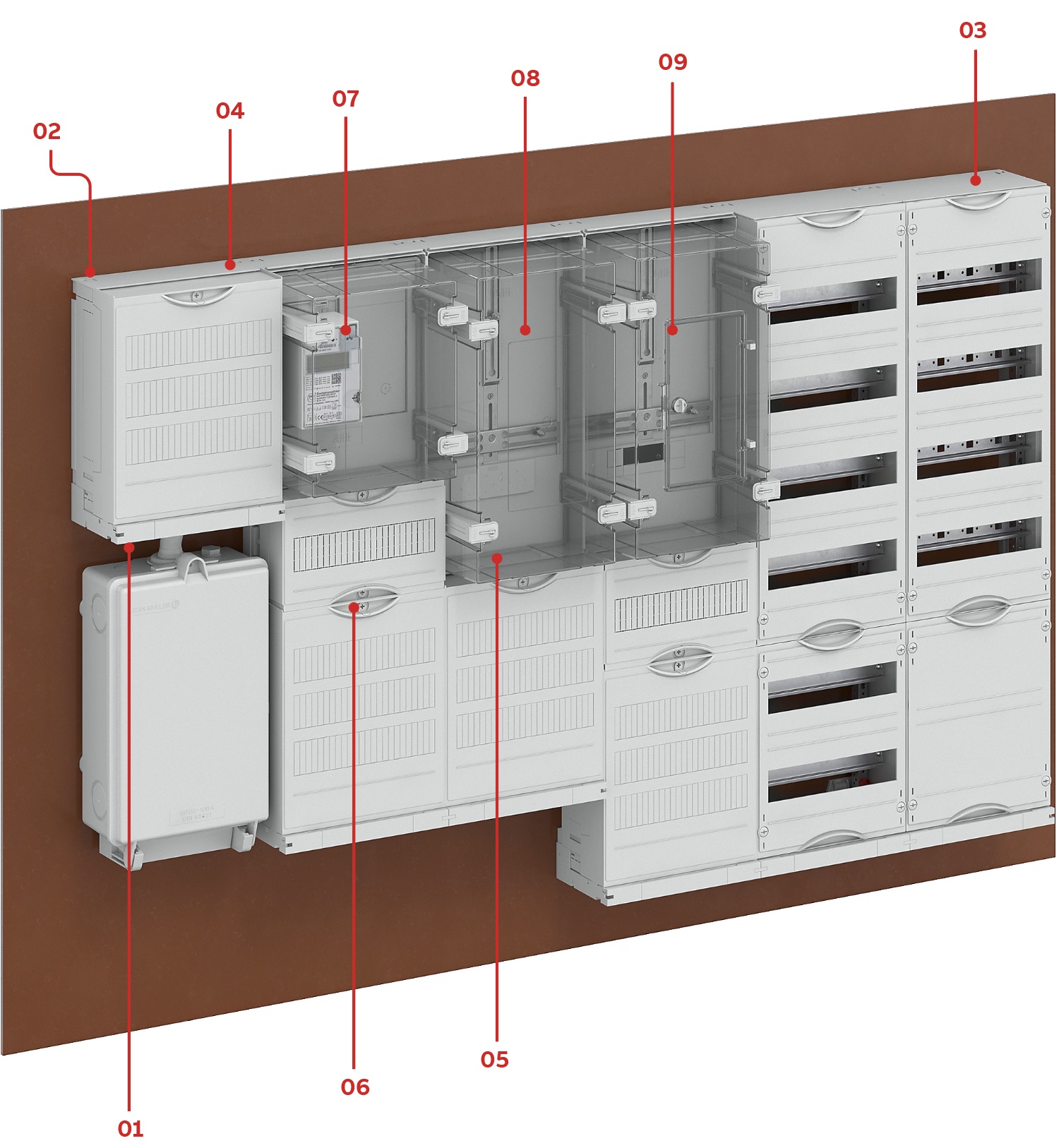

Komponenten zur Realisierung verschiedener Feldkombinationen
01 – SZAL1

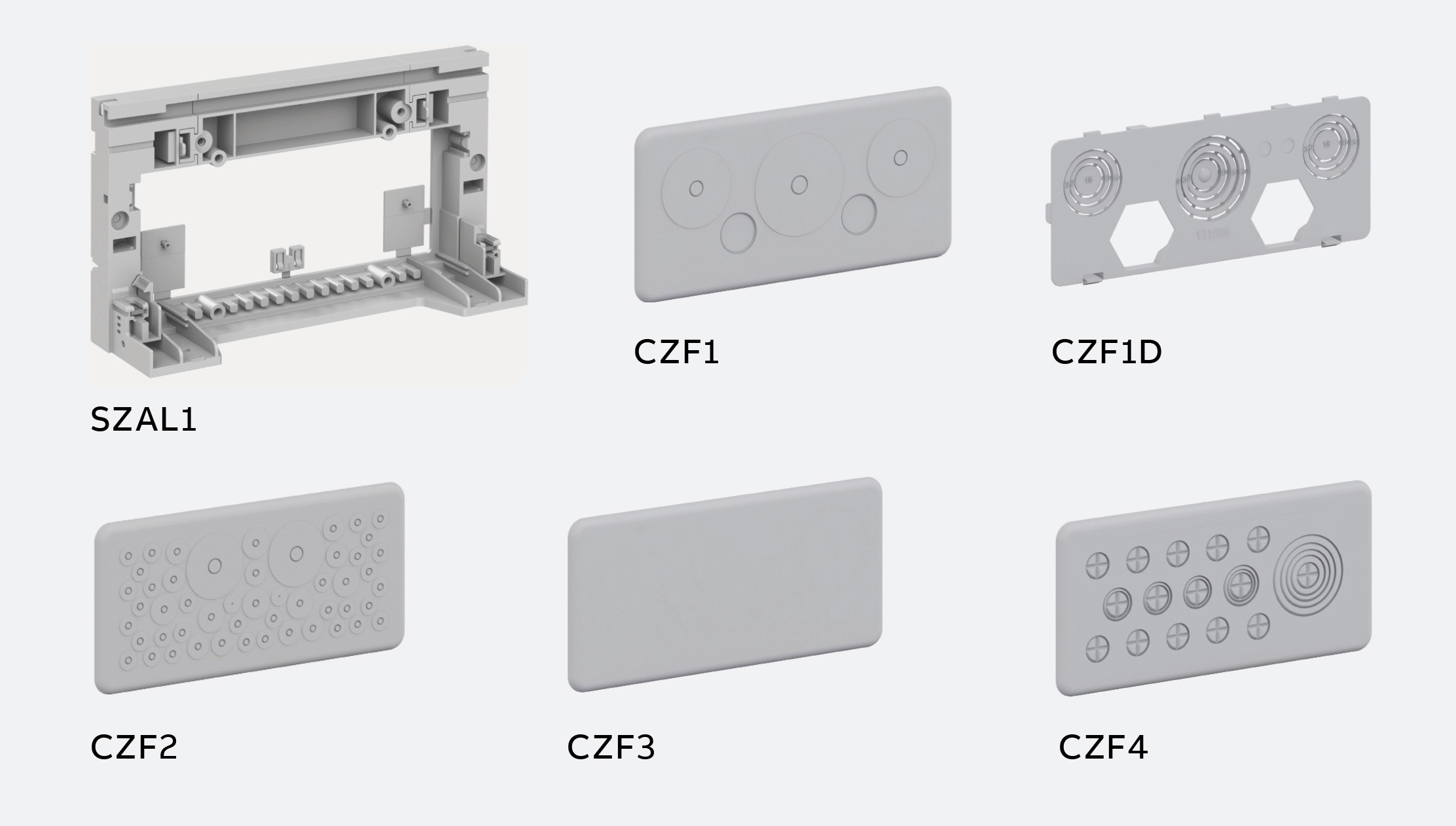

Feldaufnahmelement unten
mit zwei Befestigungsebenen für EDF-Profile und der Option Leitungen von vorne einzuführen
CZF...
Flanschsortiment ComfortLine
Passende Flansche für das Feldaufnahmelement
02 – SZA1
Feldaufnahmeelement oben

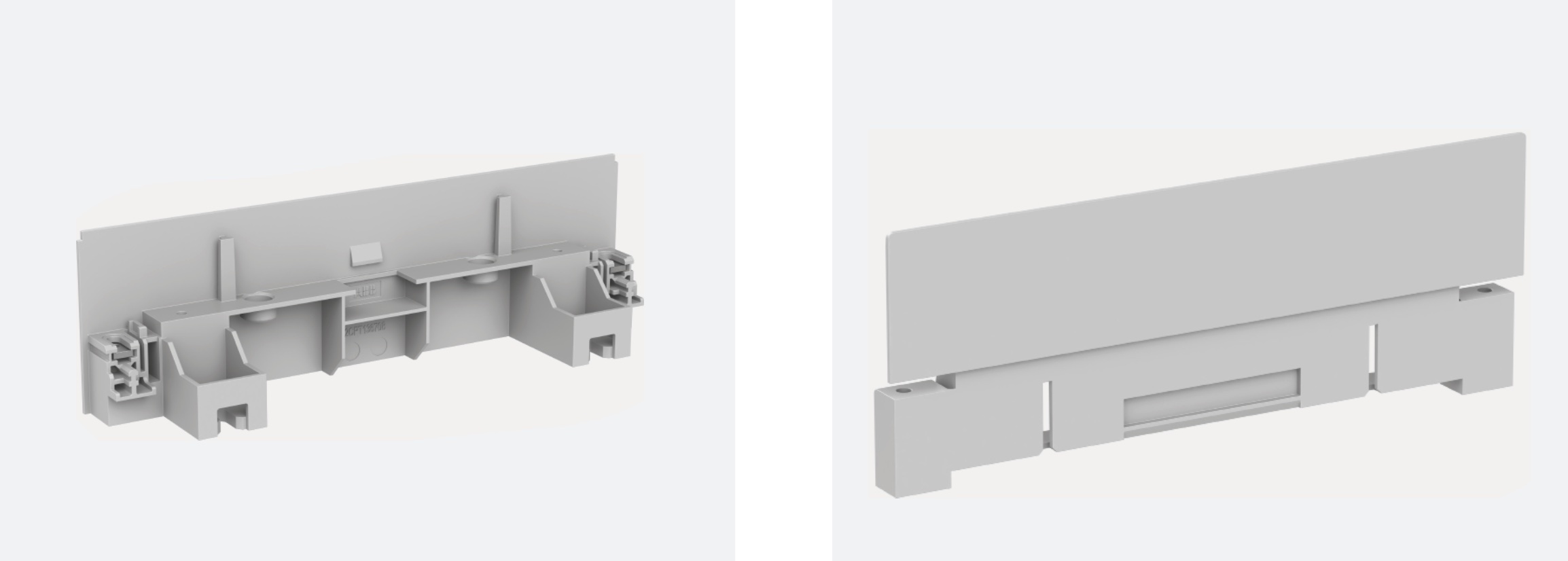

mit Befestigungsebene hinten für EDF-Profile und zum Einrasten von Zählertragplatten und weiteren Endabdeckungen
03 – SZAV1

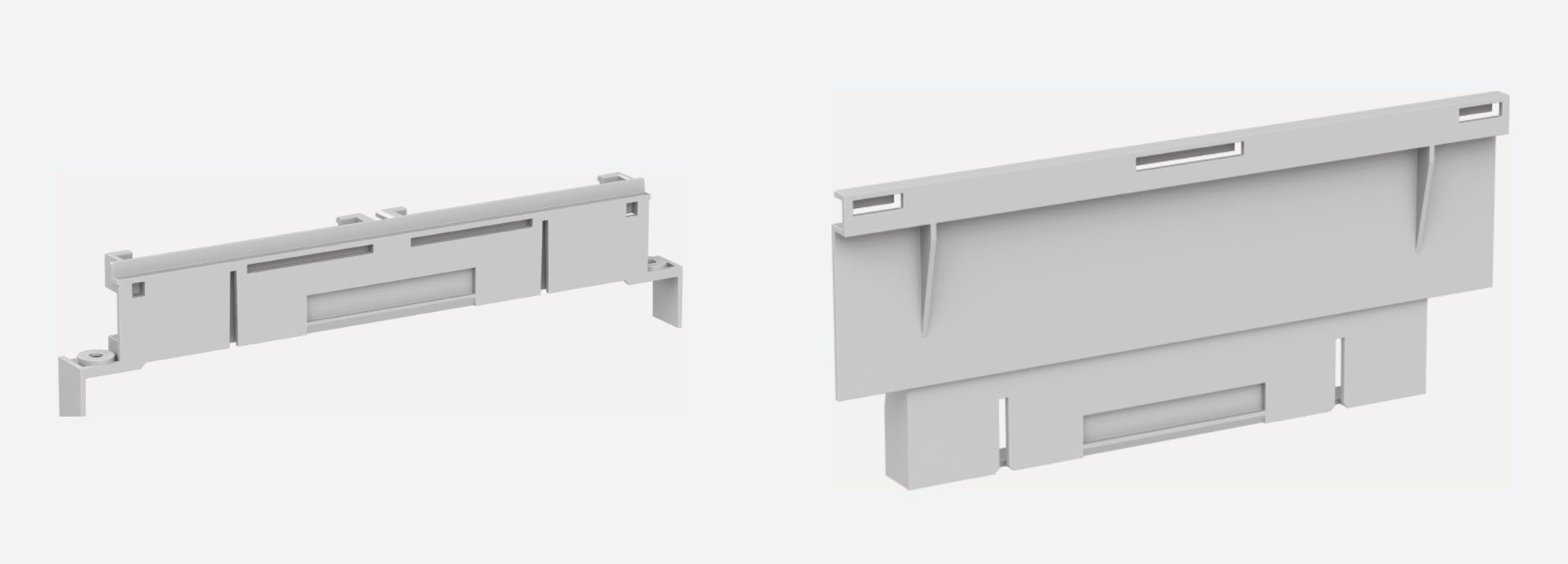

Endabdeckung
für Feldaufnahmeelement oben bei Montage mit einer Verteilerfeldabdeckung
04 – SZAZ2

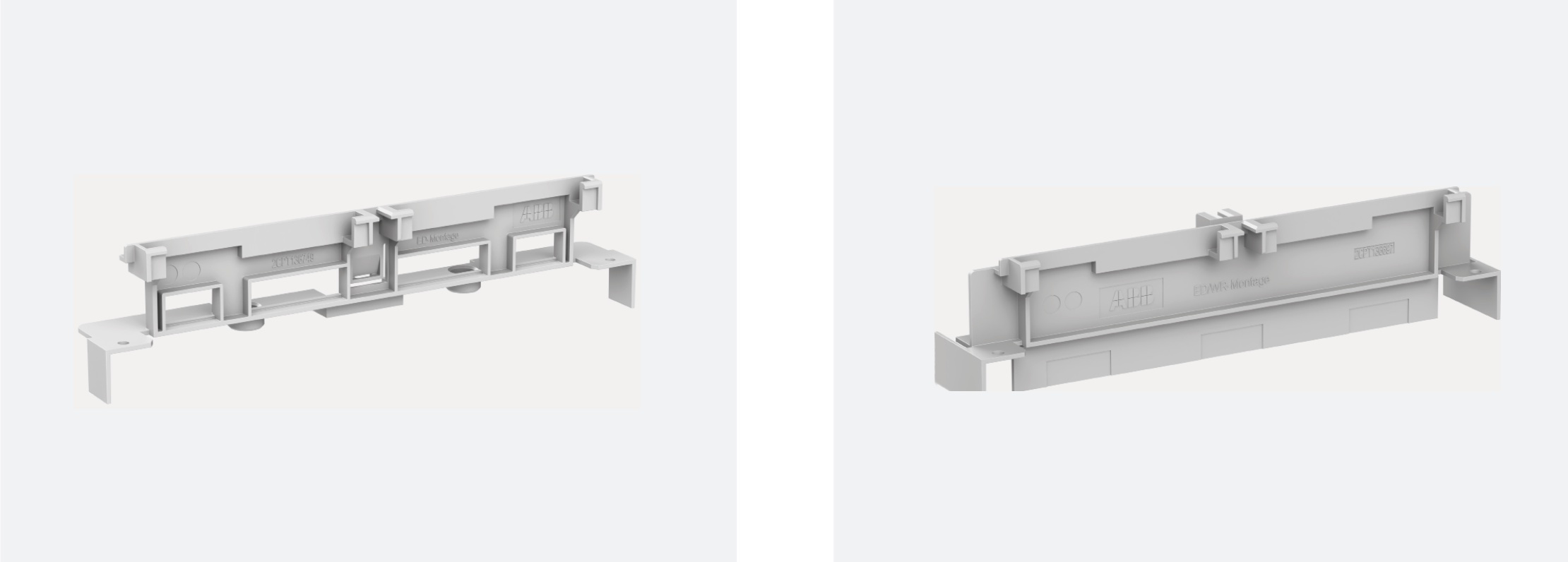

Endabdeckung für Feldaufnahmeelement oben bei Montage mit einer Abdeckung mit Einzelschraube (Befestigungsseite)
SZAZ1
Endabdeckung für Feldaufnahmeelement oben bei Montage mit einer schwenkbaren Abdeckung (schwenkbare Seite)
05 – ZX383
Befestigungsteil
zum Aufrasten der Zählertragplatte auf EDF-Profilen
06 – ZX388
Befestigungsteil
bei Montage von zwei Abdeckungen mit Einzelschrauben (zweimal Befestigungsseite)
07 – ZX327
eHZ Zählertragplatte Unterteil
ZX329
eHZ Zählertragplatte Abdeckung
08 – ZX325

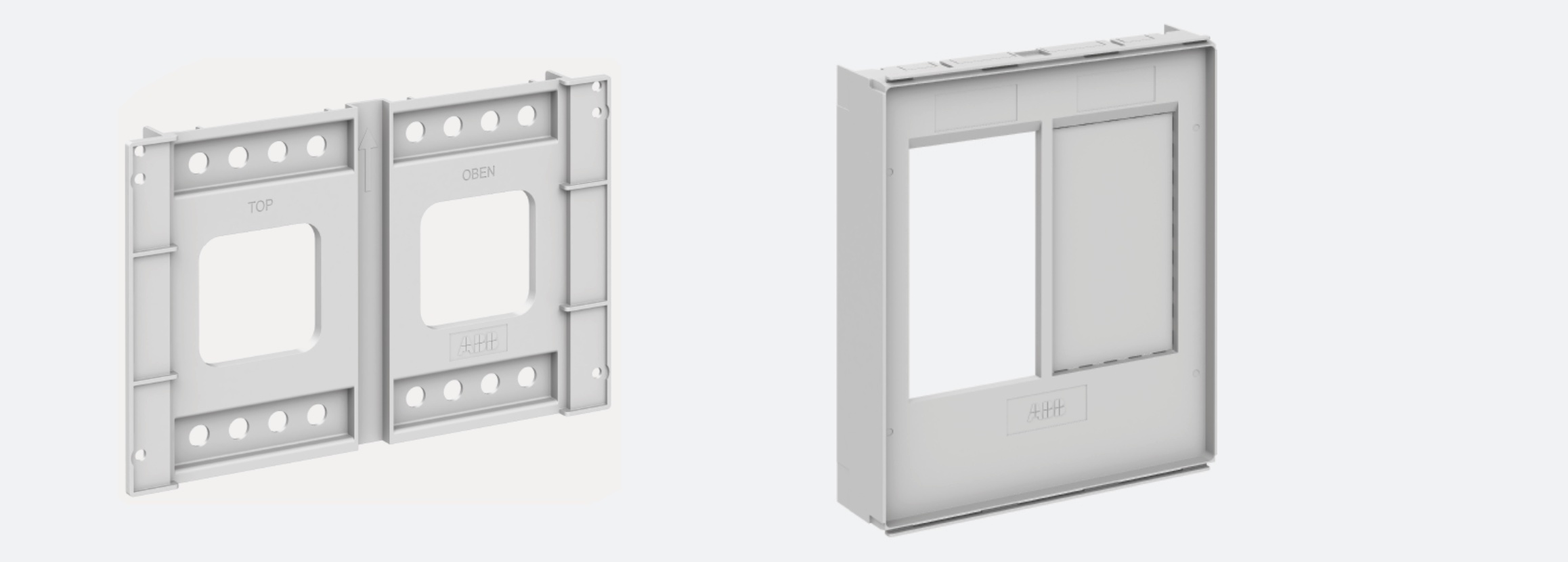

Zählertragplatte
mit Dreipunktbefestigung
ZX324 - Höhe 300 mm, einstöckig
ZX325 - Höhe 450 mm, einstöckig
ZX326 - Höhe 750 mm, zweistöckig
09 – SZH450T

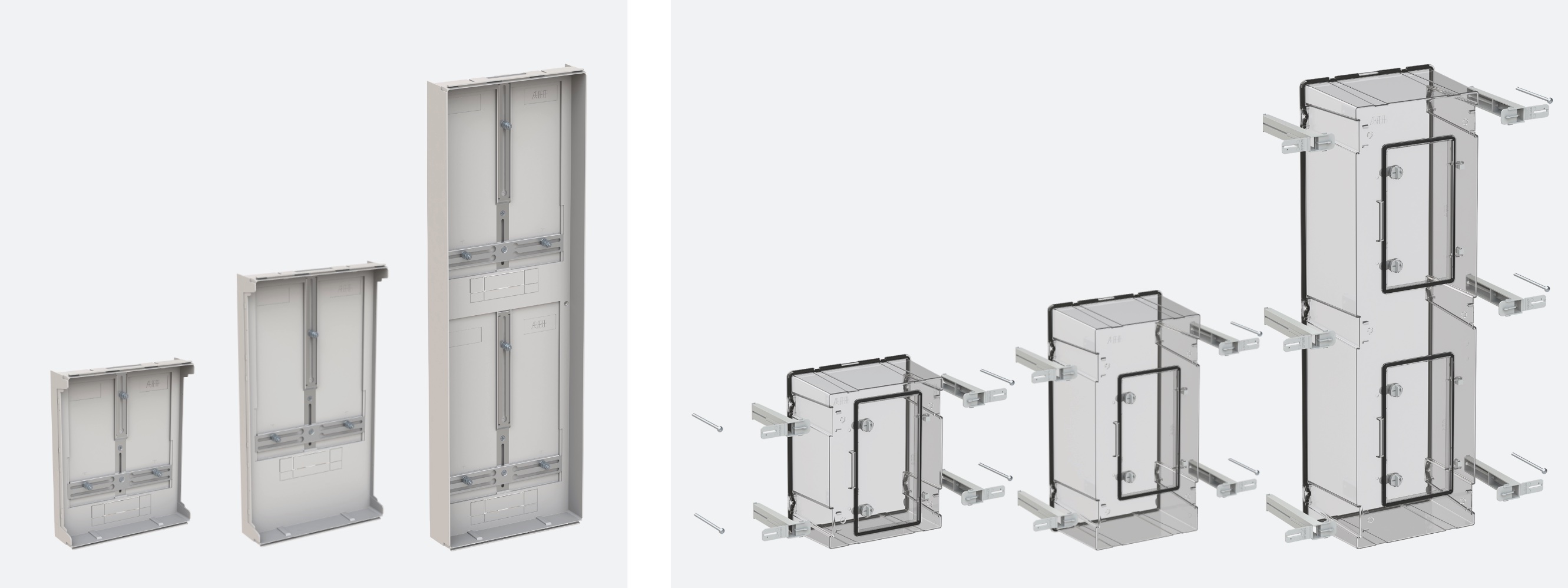

Zählerhauben IP54
in Höhe 300 mm, 450 mm und 750 mm
SZH...T - Hauben mit Tür
SZH... / SZHG...P10 - Hauben geschlossen
SZHA...P10 - Hauben mit Öffnung für Tür
Software StriePlan
Projektierung ganz einfach

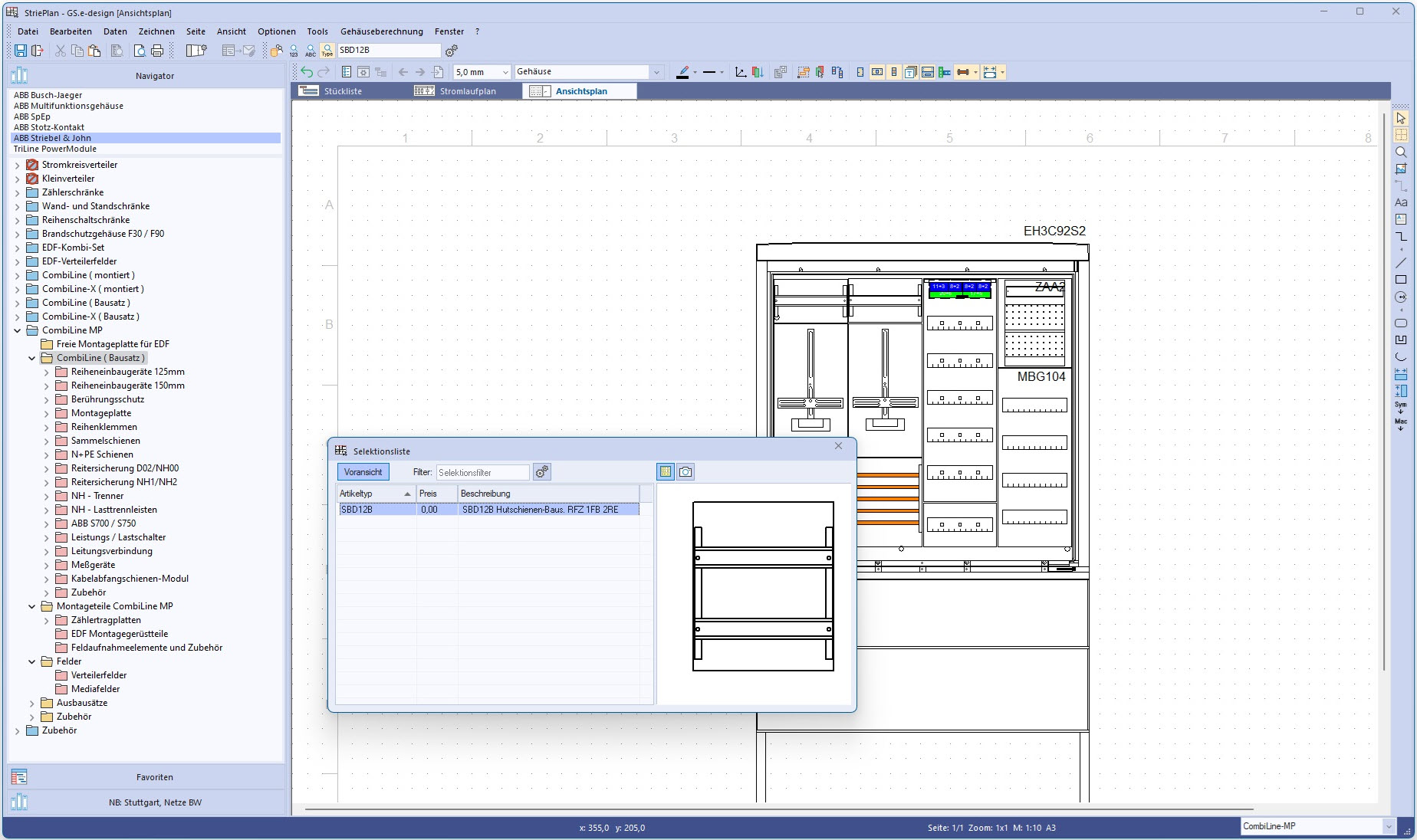

StriePlan ist der einfachste Weg, einen Verteiler zu planen, indem die erforderlichen Gehäuse auswählt und in der Arbeitsumgebung zusammenfügt werden, um das System zu dimensionieren, eine Zeichnung zu erstellen und gleichzeitig eine Stückliste zu erhalten.
Darüber hinaus hilft StriePlan bei der Durchführung einiger wesentlicher Prüfungen, einschließlich der automatischen Auswahl von Gehäuseverbinder und Verschluss und Einführungsflanschen, verfügt über integrierte Verknüpfungen mit Montagehandbüchern und viele andere Funktionen, die den Konstruktionsprozess erheblich vereinfachen und das Risiko von Fehlern verringern helfen.
> Zur StriePlan-Software
Darüber hinaus hilft StriePlan bei der Durchführung einiger wesentlicher Prüfungen, einschließlich der automatischen Auswahl von Gehäuseverbinder und Verschluss und Einführungsflanschen, verfügt über integrierte Verknüpfungen mit Montagehandbüchern und viele andere Funktionen, die den Konstruktionsprozess erheblich vereinfachen und das Risiko von Fehlern verringern helfen.
> Zur StriePlan-Software
> Zur Produktübersicht CombiLine Montageplatte
> Zur Produktübersicht EH3 Verteiler-Schränke
