WG39KF41

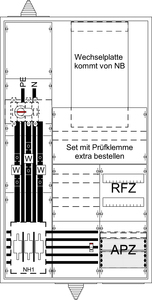

Mess- und Wandlerschrank, Baureihe TwinLine, Komplettschrank, Montageart: Aufputz, für den Innenbereich, mit Tür, Schutzklasse II (schutzisoliert), Schutzart IP55, geltende Normen: DIN EN 61439-1, VDE 0660-600-1, DIN EN 61439-2, VDE 0660-600-2, Bemessungsbetriebsspannung Ue 415V AC 50/60 Hz, Bemessungsstrom In 200 A, Bemessungsstrom der Schaltgerätekombination InA 200 A, pulverbeschichtet, in RAL 7035, Gehäuse aus Stahlblech/Kunststoff, einflüglige Tür, Türanschlag rechts oder links, Abmessungen in mm (H x B x T): 1400 x 800 x 225, Netzsystem TN-S, 5-polig, Zählerwechselplatte Zählerwechseltafel Größe 1/2 oder 2 (KF421, KF414), Lastbereich: Sammelschienensystem Cu-Schienen 12 x 5 mm 5-polig, Trennstelle vor dem Wandler Sicherungslasttrenner NH1/250 A, Wandlerbereich Wandlerauflage mit herausnehmbarer Wandlerlasche 170 x 30 x 5 mm, Ritz: EKS 60-03, EKS 70-04, EKSO 74, MBS: EASK 31.3, EASK 31.4, EASK 31.5, EASK 41.4, EASK 41.5 (Beistellung NB), Trennstelle nach dem Wandler Lastschalter 250 A / 3-polig (M8), Primärverdrahtung L1-L3 Cu-Schiene 30 x 5 und 20 x 5, PE+N Cu-Schiene 20 x 5 mm, Anschluss N+PE (M8), Hinweis: Zählerwechselplatte KF414 erforderlich, Sammelschienenanschlussklemmen extra bestellen, Rasteinheit 9 RE, Bauhöhe 5, Feldbreite 3, Platzeinheiten 324, Abdeckungen aus Kunststoff, plombierbarer Schnellverschluss, RAL 7035
