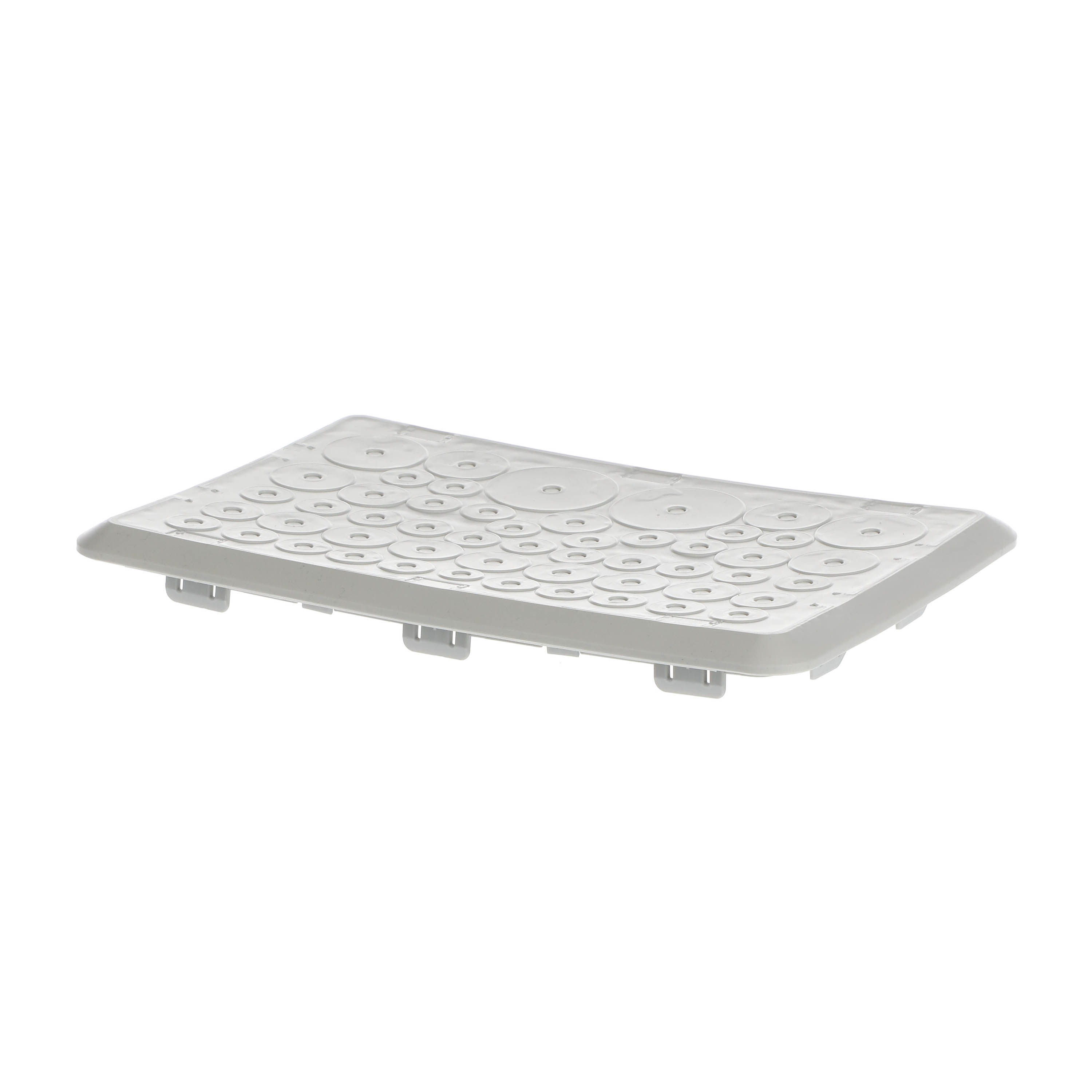

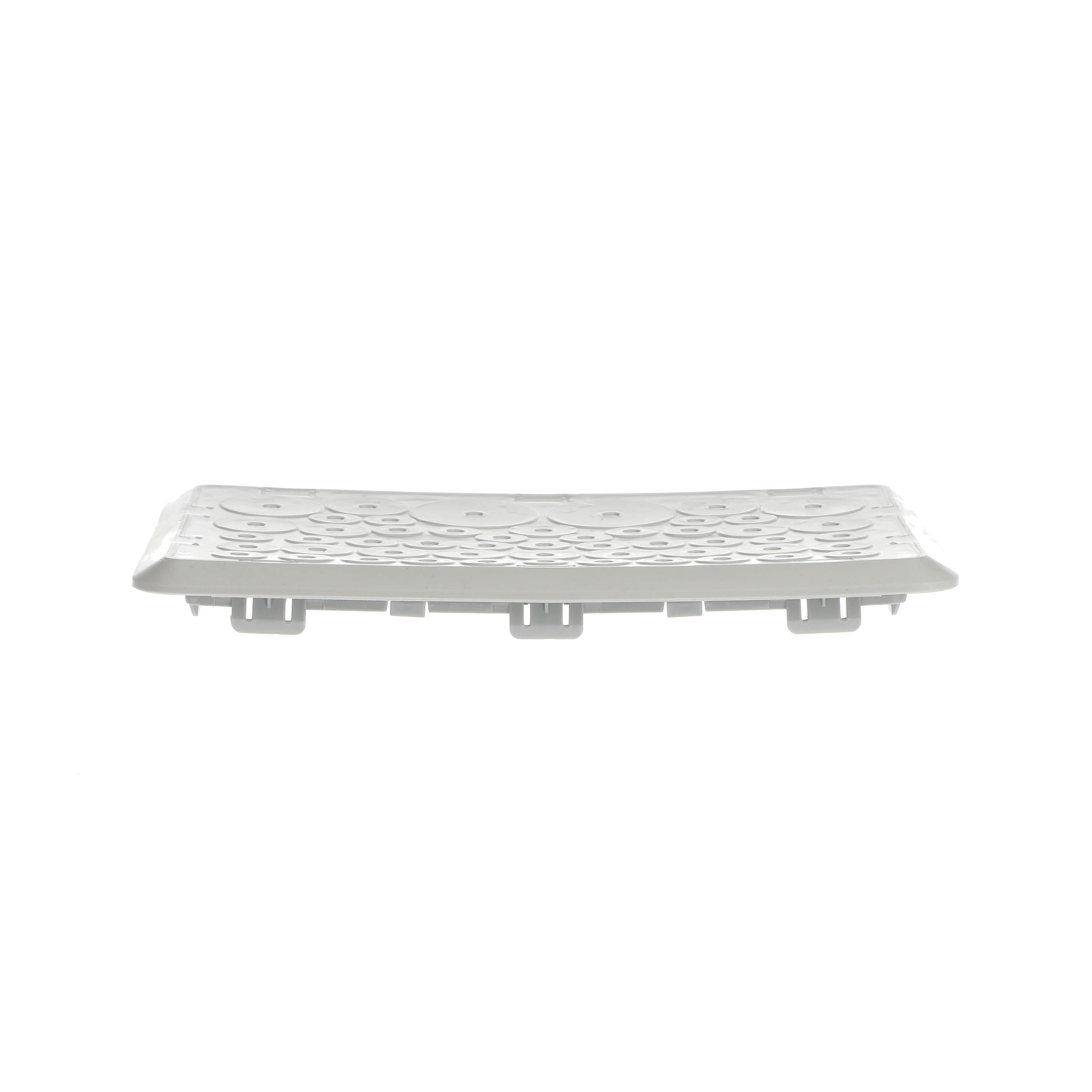

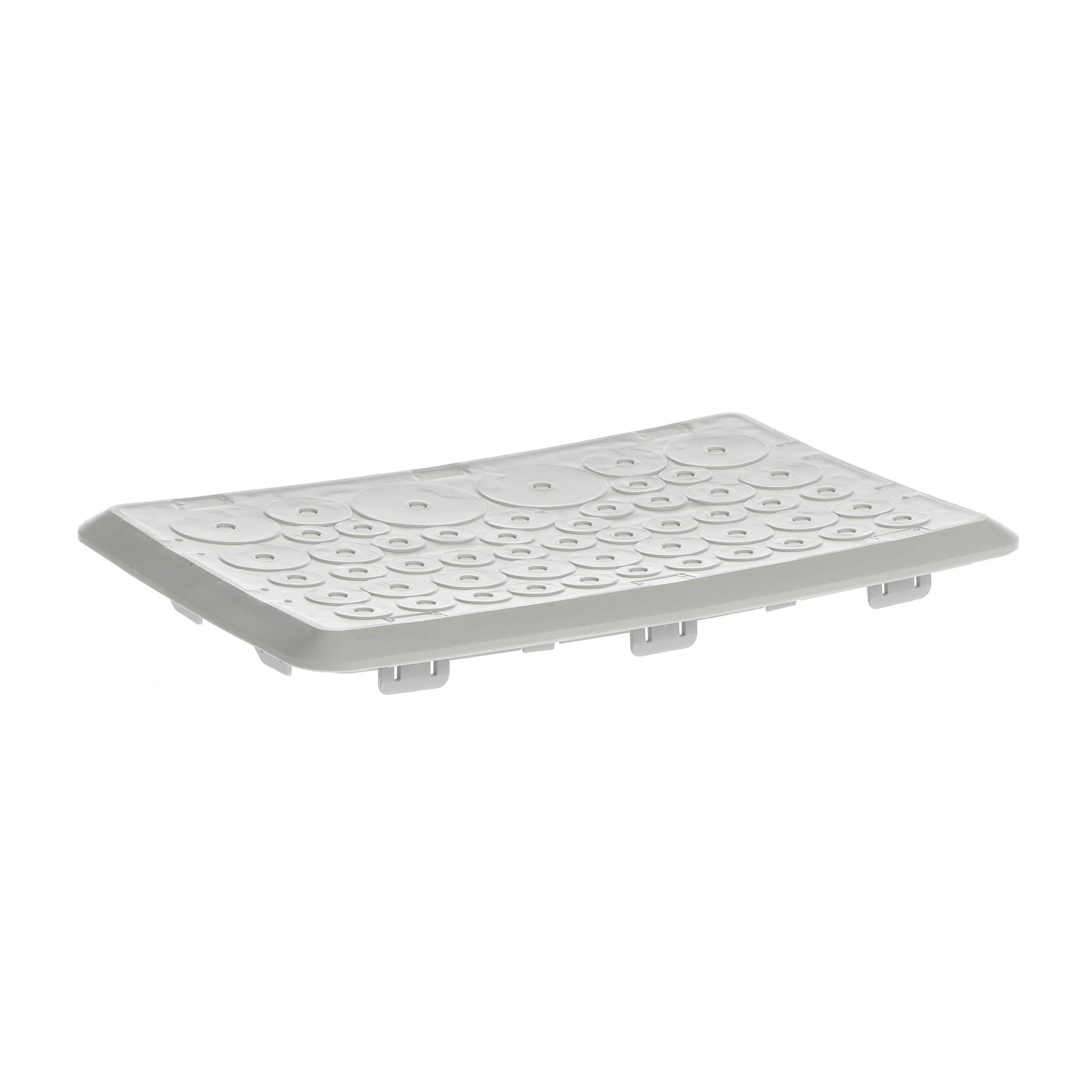

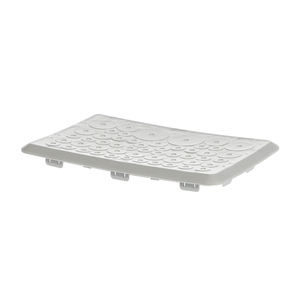

TZ101

Membranflansch, mit integrierter Dichtung, Material Kunststoff, Montage ohne Werkzeug durch Rasttechnik, für Leitungsdurchmesser 2 x 6 - 32,5 mm, 2 x 6 - 25 mm, 4 x 6 - 19 mm, 10 x 6 - 15 mm, 2 x 6 - 12 mm, 31 x 6 - 11 mm, 1 x 6 - 7 mm, passend für TwinLine-G (SZ) Zählerschränke und TwinLine Wand- und Standschränke. Nur bei TwinLine-G (SZ) Zählerschränke liegen für die oberen Flanschöffnungen Membranflansche TZ101 werkseitig bei.
Zur Produktmerkliste hinzufügen PDF Download

Technische Daten

Allgemeine Daten

TZ101
1
2CPX010450R9999
39269097
Deutschland
Flansch
0704
TwinLine
36,10 €

0,23 m
0,16 m
0,025 m
0,2 kg
1
Stück
1

3 mm
223 mm
147 mm
20 mm
unbehandelt
