TW512SB

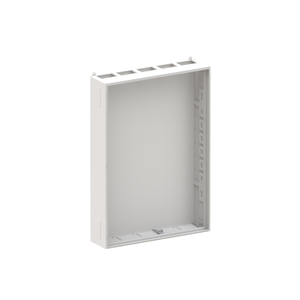

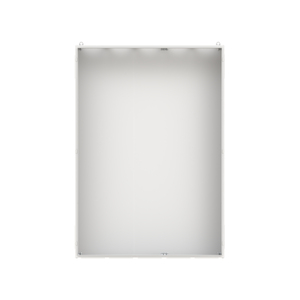

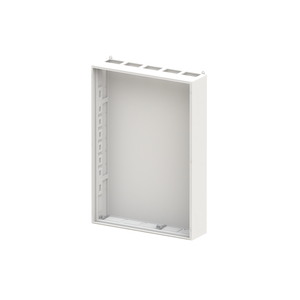

Standschrank, Baureihe TwinLine, Leerschrank, Anbaumöglichkeit: seitlich und unten, Montageart: Aufputz, für den Innenbereich, ohne Tür, Schutzklasse II (schutzisoliert), Schutzart IP30, geltende Normen: DIN EN 61439-1, VDE 0660-600-1, DIN EN 61439-2, VDE 0660-600-2, DIN EN 61439-3, VDE 0660-600-3, IK-Code IK08, pulverbeschichtet, in RAL 7035, Gehäuse aus Stahlblech, ohne Tür, Rückwand aus Stahlblech, Leitungseinführung oben über Flanschöffnung ausgeschnitten, unten über Flanschöffnung vorgeprägt, seitlich über Flanschöffnung vorgeprägt, Abmessungen in mm (H x B x T): 1850 x 1300 x 350, Rasteinheit 12 RE, Bauhöhe 8, Feldbreite 5, Platzeinheiten 720, vorbereitet für den Ausbau mit Zähler-, Verteilerfelder, Kombi-Sets, CombiLine-Module auf EDF-/WR-Montagegerüst
Zur Produktmerkliste hinzufügen PDF Download

Technische Daten

Allgemeine Daten

TW512SB
1
2CPX010431R9999
85381000
Deutschland
Standschrank
TwinLine
0446
2.495,00 €

Außenbefestigungslaschen
300.00 kg
IP30
IP30
schutzisoliert
ohne Tür
269.4 W
446.1 W

Ja
Ja
Ja

55 °C
Innenbereich
+40 °C
+55 °C
-5 °C
-5 °C

0,4 m
1,36 m
1,92 m
56,794 kg
1
ohne Tür
Stück
Leerschrank
1
3

seitlich und unten
vorbereitet für den Ausbau mit Zähler-, Verteilerfelder, Kombi-Sets, CombiLine-Module auf EDF-/WR-Montagegerüst

1
1
1
12
4 mm
1304 mm
1854 mm
Lichtgrau
IK08
ObenOffenUntenVorgeprägt
Flanschöffnung ausgeschnitten
Flanschöffnung vorgeprägt
Flanschöffnung vorgeprägt
1252 mm
1802 mm
5 FB
1300 mm
8
1850 mm
12
350 mm
pulverbeschichtet
720
Stahlblech
Stahlblech

Ja
Nein

Katalog für den Schaltanlagenbau
Katalog für den Schaltanlagenbau
PDF, ca. 55.54 MB
Katalog für den Elektrogroßhandel
Katalog für den Elektrogroßhandel
PDF, ca. 49.54 MB
Montageanleitung "Wandbefestigung"
Montageanleitung "Wandbefestigung"
PDF, ca. 1.31 MB
Montageanleitung TG/TL/TW Schutzklasse I/II  (TwinLine)
Montageanleitung TG/TL/TW Schutzklasse I/II  (TwinLine)
PDF, ca. 9.34 MB
DWG mit Flächenfüllung
DWG, ca. 32 kB
DWG ohne Flächenfüllung
DWG, ca. 31.56 kB
DXF mit Flächenfüllung
DXF, ca. 12.69 kB
DXF ohne Flächenfüllung
DXF, ca. 12.51 kB
EU Konformitätserklärung TwinLine N Schranksystem G, L, W, H, X
EU Konformitätserklärung TwinLine N Schranksystem G, L, W, H, X
PDF, ca. 878 kB
Technisches Handbuch
Technisches Handbuch
PDF, ca. 40.66 MB
Erklärung zur REACH - Verordnung - ABB STRIEBEL & JOHN
Erklärung zur REACH - Verordnung - ABB STRIEBEL & JOHN
PDF, ca. 1008.81 kB
