TW509S

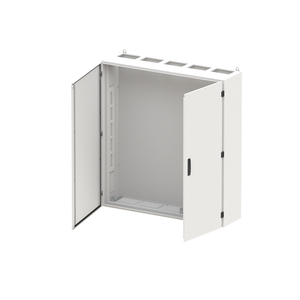

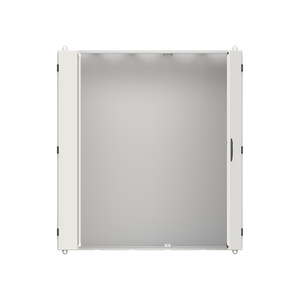

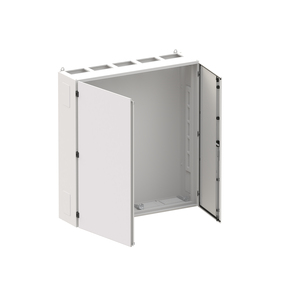

Wandschrank, Baureihe TwinLine, Leerschrank, Anbaumöglichkeit: seitlich und unten, Montageart: Aufputz, für den Innenbereich, mit Tür, Schutzklasse II (schutzisoliert), Schutzart IP55, geltende Normen: DIN EN 61439-1, VDE 0660-600-1, DIN EN 61439-2, VDE 0660-600-2, DIN EN 61439-3, VDE 0660-600-3, IK-Code IK08, pulverbeschichtet, in RAL 7035, Gehäuse aus Stahlblech, Doppeltür, Tür aus Stahlblech, mit Standardverschluss Doppelbart 3 mm, Türöffnungswinkel 180 Grad, Türanschlag rechts und links, Rückwand aus Stahlblech, Leitungseinführung oben über Flanschöffnung ausgeschnitten, unten über Flanschöffnung vorgeprägt, seitlich über Flanschöffnung vorgeprägt, Abmessungen in mm (H x B x T): 1400 x 1300 x 350, Rasteinheit 9 RE, Bauhöhe 5, Feldbreite 5, Platzeinheiten 540, vorbereitet für den Ausbau mit Zähler-, Verteilerfelder, Kombi-Sets, CombiLine-Module auf EDF-/WR-Montagegerüst
Zur Produktmerkliste hinzufügen PDF Download

Technische Daten

Allgemeine Daten

TW509S
1
2CPX010195R9999
85381000
Deutschland
Wandschrank
TwinLine
0345
2.244,00 €

Außenbefestigungslaschen
215.50 kg
5 kg
IP55
IP55
schutzisoliert
rechts und links
Doppeltür
180 °
238.2 W
394.4 W
STANGENVERSCHLUSS
Standardverschluss Doppelbart 3 mm

Ja
Ja
Ja

+55 °C
Innenbereich
+40 °C
+55 °C
-5 °C
-5 °C

0,4 m
1,36 m
1,41 m
72,773 kg
1
mit Tür
Stück
Leerschrank
1
2

seitlich und unten
vorbereitet für den Ausbau mit Zähler-, Verteilerfelder, Kombi-Sets, CombiLine-Module auf EDF-/WR-Montagegerüst

1
1
1
9
4 mm
1304 mm
1404 mm
Lichtgrau
IK08
ObenOffenUntenVorgeprägt
Flanschöffnung ausgeschnitten
Flanschöffnung vorgeprägt
Flanschöffnung vorgeprägt
1252 mm
1352 mm
5 FB
1300 mm
5
1400 mm
9
350 mm
pulverbeschichtet
540
Stahlblech
Stahlblech
Stahlblech

Ja
Nein

Katalog für den Schaltanlagenbau
Katalog für den Schaltanlagenbau
PDF, ca. 55.54 MB
Katalog für den Elektrogroßhandel
Katalog für den Elektrogroßhandel
PDF, ca. 49.54 MB
Montageanleitung "Wandbefestigung"
Montageanleitung "Wandbefestigung"
PDF, ca. 1.31 MB
Montageanleitung TG/TL/TW Schutzklasse I/II  (TwinLine)
Montageanleitung TG/TL/TW Schutzklasse I/II  (TwinLine)
PDF, ca. 9.34 MB
DWG mit Flächenfüllung
DWG, ca. 36.05 kB
DWG ohne Flächenfüllung
DWG, ca. 34.79 kB
DXF mit Flächenfüllung
DXF, ca. 19.96 kB
DXF ohne Flächenfüllung
DXF, ca. 18.26 kB
Kleiner VerteilerBerater
Kleiner VerteilerBerater
PDF, ca. 8.14 MB
EU Konformitätserklärung TwinLine N Schranksystem G, L, W, H, X
EU Konformitätserklärung TwinLine N Schranksystem G, L, W, H, X
PDF, ca. 878 kB
Technisches Handbuch
Technisches Handbuch
PDF, ca. 40.66 MB
Erklärung zur REACH - Verordnung - ABB STRIEBEL & JOHN
Erklärung zur REACH - Verordnung - ABB STRIEBEL & JOHN
PDF, ca. 1008.81 kB
Ausschreibung
Mehr Informationen

Produktbild Web Format
Produktbild Web Format
JPG, ca. 12.71 kB
Produktbild Web Format
Produktbild Web Format
JPG, ca. 14.58 kB
Produktbild Web Format
Produktbild Web Format
JPG, ca. 13.91 kB
Produktbild hochauflösend (300 dpi)
Produktbild hochauflösend (300 dpi)
TIF, ca. 4.89 MB
Produktbild hochauflösend (300 dpi)
Produktbild hochauflösend (300 dpi)
TIF, ca. 4.44 MB
Produktbild hochauflösend (300 dpi)
Produktbild hochauflösend (300 dpi)
TIF, ca. 4.58 MB
