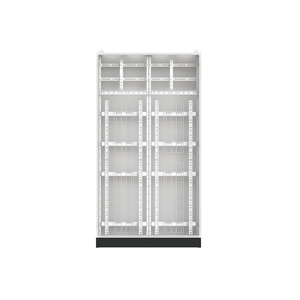

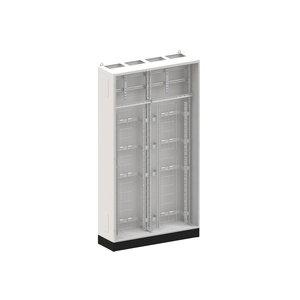

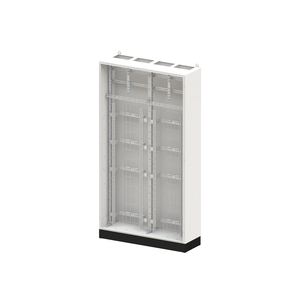

TW412GKD

Standschrank, Baureihe TwinLine, teilausgebauter Schrank, Montageart: Aufputz, teilversenkt, für den Innenbereich, ohne Tür, Schutzklasse I (geerdet), Schutzart IP30, geltende Normen: DIN EN 61439-1; VDE 0660-600-1, DIN EN 61439-2; VDE 0660-600-2, DIN EN 61439-3; VDE 0660-600-3, IK-Code 08, pulverbeschichtet, in RAL 7035, Gehäuse aus Stahlblech, ohne Tür, Rückwand aus Stahlblech, Leitungseinführung oben über Flanschöffnung ausgeschnitten, unten über Flanschöffnung vorgeprägt, seitlich über Flanschöffnung vorgeprägt, Abmessungen in mm (H x B x T): 1850 x 1050 x 350, Rasteinheit 12 RE, Bauhöhe 8, Feldbreite 4, Platzeinheiten 576, ausgebaut mit Geräteträger
Zur Produktmerkliste hinzufügen PDF Download

Technische Daten

Allgemeine Daten

TW412GKD
1
2CPX070574R9999
85371098
Deutschland
Standschrank
TwinLine
0440
4.906,00 €

Außenbefestigungslaschen
240 kg
IP30
IP30
geerdet
ohne Tür

Ja
Ja
Ja

55 °C
Innenbereich
+40 °C
+55 °C
-5 °C
-5 °C

0,4 m
1,11 m
1,92 m
114,459 kg
1
ohne Tür
Stück
teilausgebauter Schrank
1
3

seitlich und unten
ausgebaut mit Geräteträger

1
1
1
12
4 mm
1054 mm
1854 mm
Lichtgrau
IK08
ObenOffenUntenVorgeprägt
Flanschöffnung ausgeschnitten
Flanschöffnung vorgeprägt
Flanschöffnung vorgeprägt
1002 mm
1802 mm
4 FB
1050 mm
8
1850 mm
12
350 mm
pulverbeschichtet
576
Stahlblech
Stahlblech

Ja
Nein
