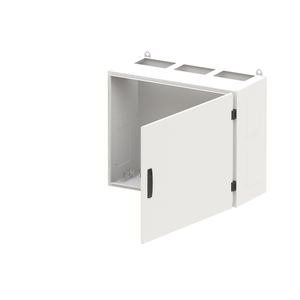

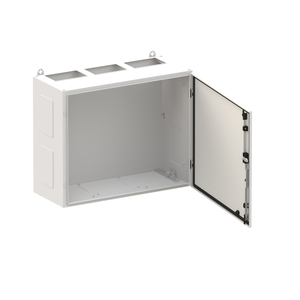

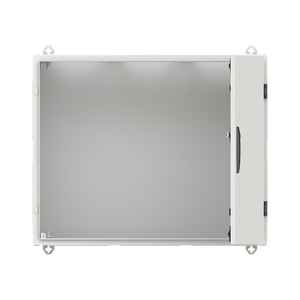

TW304G

Wandschrank, Baureihe TwinLine, Leerschrank, Anbaumöglichkeit: seitlich und unten, Montageart: Aufputz, für den Innenbereich, mit Tür, Schutzklasse I (geerdet), Schutzart IP55, geltende Normen: DIN EN 61439-1, VDE 0660-600-1, DIN EN 61439-2, VDE 0660-600-2, DIN EN 61439-3, VDE 0660-600-3, IK-Code IK08, pulverbeschichtet, in RAL 7035, Gehäuse aus Stahlblech, einflüglige Tür, Tür aus Stahlblech, mit Standardverschluss Doppelbart 3 mm, Türöffnungswinkel 180 Grad, Türanschlag rechts oder links, Rückwand aus Stahlblech, Leitungseinführung oben über Flanschöffnung ausgeschnitten, unten über Flanschöffnung vorgeprägt, seitlich über Flanschöffnung vorgeprägt, Abmessungen in mm (H x B x T): 650 x 800 x 350, Rasteinheit 4 RE, Bauhöhe 0, Feldbreite 3, Platzeinheiten 144, vorbereitet für den Ausbau mit Zählerfeldern, Verteilerfeldern, Kombi-Sets, CombiLine-Modulen oder Montageplatten auf EDF-/WR-Montagegerüst
Zur Produktmerkliste hinzufügen PDF Download

Technische Daten

Allgemeine Daten

TW304G
1
2CPX010142R9999
85381000
Deutschland
Wandschrank
TwinLine
0340
728,00 €

Außenbefestigungslaschen
45.00 kg
IP55
IP55
geerdet
rechts oder links
einflüglige Tür
180 °
75.9 W
125.6 W
STANGENVERSCHLUSS
Standardverschluss Doppelbart 3 mm

Ja
Ja
Ja

+55 °C
Innenbereich
+40 °C
+55 °C
-5 °C
-5 °C

0,4 m
0,86 m
0,66 m
25,138 kg
1
mit Tür
Stück
Leerschrank
1
3

seitlich und unten
vorbereitet für den Ausbau mit Zählerfeldern, Verteilerfeldern, Kombi-Sets, CombiLine-Modulen oder Montageplatten auf EDF-/WR-Montagegerüst

1
1
1
4
4 mm
804 mm
654 mm
Lichtgrau
IK08
ObenOffenUntenVorgeprägt
Flanschöffnung ausgeschnitten
Flanschöffnung vorgeprägt
Flanschöffnung vorgeprägt
752 mm
602 mm
3 FB
800 mm
650 mm
4
350 mm
pulverbeschichtet
144
Stahlblech
Stahlblech
Stahlblech

Ja
Nein
