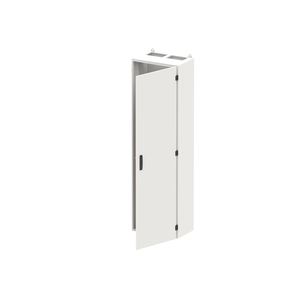

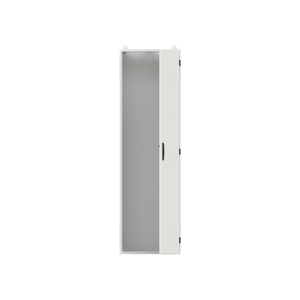

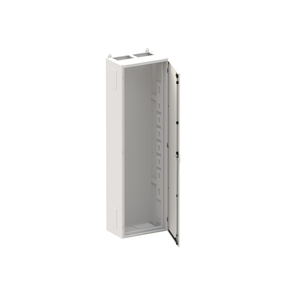

TW212S

Standschrank, Baureihe TwinLine, Leerschrank, Anbaumöglichkeit: seitlich und unten, Montageart: Aufputz, für den Innenbereich, mit Tür, Schutzklasse II (schutzisoliert), Schutzart IP55, geltende Normen: DIN EN 61439-1, VDE 0660-600-1, DIN EN 61439-2, VDE 0660-600-2, DIN EN 61439-3, VDE 0660-600-3, IK-Code IK08, pulverbeschichtet, in RAL 7035, Gehäuse aus Stahlblech, einflüglige Tür, Tür aus Stahlblech, mit Standardverschluss Doppelbart 3 mm, Türöffnungswinkel 180 Grad, Türanschlag rechts oder links, Rückwand aus Stahlblech, Leitungseinführung oben über Flanschöffnung ausgeschnitten, unten über Flanschöffnung vorgeprägt, seitlich über Flanschöffnung vorgeprägt, Abmessungen in mm (H x B x T): 1850 x 550 x 350, Rasteinheit 12 RE, Bauhöhe 8, Feldbreite 2, Platzeinheiten 288, vorbereitet für den Ausbau mit Zähler-, Verteilerfelder, Kombi-Sets, CombiLine-Module auf EDF-/WR-Montagegerüst
Zur Produktmerkliste hinzufügen PDF Download

Technische Daten

Allgemeine Daten

TW212S
1
2CPX010197R9999
85381000
Deutschland
Standschrank
TwinLine
0445
1.693,00 €

Außenbefestigungslaschen
120.00 kg
5 kg
IP55
IP55
schutzisoliert
rechts oder links
einflüglige Tür
180 °
131.7 W
218.1 W
STANGENVERSCHLUSS
Standardverschluss Doppelbart 3 mm

Ja
Ja
Ja

+55 °C
Innenbereich
+40 °C
+55 °C
-5 °C
-5 °C

0,4 m
0,61 m
1,92 m
50,984 kg
1
mit Tür
Stück
Leerschrank
1
3

seitlich und unten
vorbereitet für den Ausbau mit Zähler-, Verteilerfelder, Kombi-Sets, CombiLine-Module auf EDF-/WR-Montagegerüst

1
1
1
12
4 mm
554 mm
1854 mm
Lichtgrau
IK08
ObenOffenUntenVorgeprägt
Flanschöffnung ausgeschnitten
Flanschöffnung vorgeprägt
Flanschöffnung vorgeprägt
502 mm
1802 mm
2 FB
550 mm
8
1850 mm
12
350 mm
pulverbeschichtet
288
Stahlblech
Stahlblech
Stahlblech

Ja
Nein
