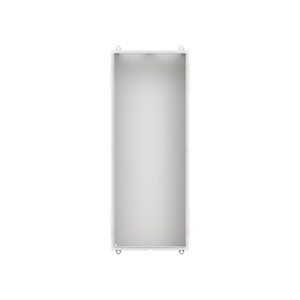

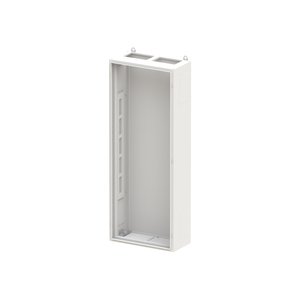

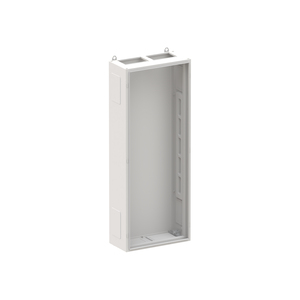

TL209SB

Wandschrank, Baureihe TwinLine, Leerschrank, Anbaumöglichkeit: seitlich und unten, Montageart: Aufputz, für den Innenbereich, ohne Tür, Schutzklasse II (schutzisoliert), Schutzart IP30, geltende Normen: DIN EN 61439-1, VDE 0660-600-1, DIN EN 61439-2, VDE 0660-600-2, DIN EN 61439-3, VDE 0660-600-3, IK-Code IK08, pulverbeschichtet, in RAL 7035, Gehäuse aus Stahlblech, ohne Tür, Rückwand aus Stahlblech, Leitungseinführung oben über Flanschöffnung ausgeschnitten, unten über Flanschöffnung vorgeprägt, seitlich über Flanschöffnung vorgeprägt, Abmessungen in mm (H x B x T): 1400 x 550 x 275, Rasteinheit 9 RE, Bauhöhe 5, Feldbreite 2, Platzeinheiten 216, vorbereitet für den Ausbau mit Zähler-, Verteilerfelder, Kombi-Sets, CombiLine-Module auf EDF-/WR-Montagegerüst
Zur Produktmerkliste hinzufügen PDF Download

Technische Daten

Allgemeine Daten

TL209SB
1
2CPX010352R9999
85381000
Deutschland
Wandschrank
TwinLine
0326
985,00 €

Außenbefestigungslaschen
86.00 kg
IP30
IP30
schutzisoliert
ohne Tür
86 W
142.5 W

Ja
Ja
Ja

55 °C
Innenbereich
+40 °C
+55 °C
-5 °C
-5 °C

0,325 m
0,61 m
1,41 m
22,274 kg
1
ohne Tür
Stück
Leerschrank
1
3

seitlich und unten
vorbereitet für den Ausbau mit Zähler-, Verteilerfelder, Kombi-Sets, CombiLine-Module auf EDF-/WR-Montagegerüst

1
1
1
9
4 mm
554 mm
1404 mm
Lichtgrau
IK08
ObenOffenUntenVorgeprägt
Flanschöffnung ausgeschnitten
Flanschöffnung vorgeprägt
Flanschöffnung vorgeprägt
502 mm
1352 mm
2 FB
550 mm
5
1400 mm
9
275 mm
pulverbeschichtet
216
Stahlblech
Stahlblech

Ja
Nein
