TL206GB

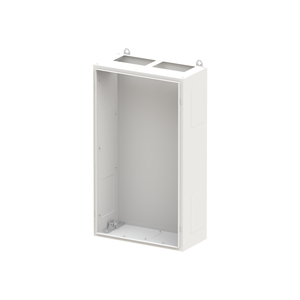

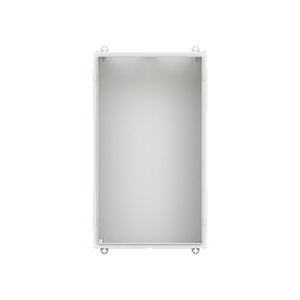

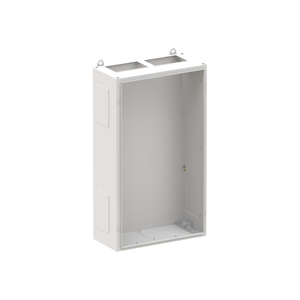

Wandschrank, Baureihe TwinLine, Leerschrank, Anbaumöglichkeit: seitlich und unten, Montageart: Aufputz, für den Innenbereich, ohne Tür, Schutzklasse I (geerdet), Schutzart IP30, geltende Normen: DIN EN 61439-1, VDE 0660-600-1, DIN EN 61439-2, VDE 0660-600-2, DIN EN 61439-3, VDE 0660-600-3, IK-Code IK08, pulverbeschichtet, in RAL 7035, Gehäuse aus Stahlblech, ohne Tür, Rückwand aus Stahlblech, Leitungseinführung oben über Flanschöffnung ausgeschnitten, unten über Flanschöffnung vorgeprägt, seitlich über Flanschöffnung vorgeprägt, Abmessungen in mm (H x B x T): 950 x 550 x 275, Rasteinheit 6 RE, Bauhöhe 2, Feldbreite 2, Platzeinheiten 144, vorbereitet für den Ausbau mit Zähler-, Verteilerfelder, Kombi-Sets, CombiLine-Module oder Montageplatten auf EDF-/WR-Montagegerüst
Zur Produktmerkliste hinzufügen PDF Download

Technische Daten

Allgemeine Daten

TL206GB
1
2CPX010302R9999
85381000
Deutschland
Wandschrank
TwinLine
0321
460,00 €

Außenbefestigungslaschen
52.50 kg
IP30
IP30
geerdet
ohne Tür
59.9 W
99.1 W

Ja
Ja
Ja

55 °C
Innenbereich
+40 °C
+55 °C
-5 °C
-5 °C

0,325 m
0,61 m
0,96 m
14,326 kg
1
ohne Tür
Stück
Leerschrank
1
3

seitlich und unten
vorbereitet für den Ausbau mit Zähler-, Verteilerfelder, Kombi-Sets, CombiLine-Module oder Montageplatten auf EDF-/WR-Montagegerüst

1
1
1
6
4 mm
554 mm
954 mm
Lichtgrau
IK08
ObenOffenUntenVorgeprägt
Flanschöffnung ausgeschnitten
Flanschöffnung vorgeprägt
Flanschöffnung vorgeprägt
502 mm
902 mm
2 FB
550 mm
2
950 mm
6
275 mm
pulverbeschichtet
144
Stahlblech
Stahlblech

Ja
Nein
