TL108S

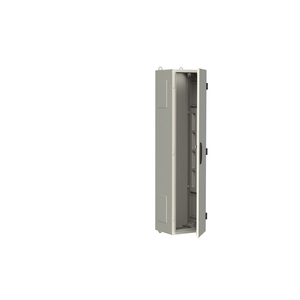

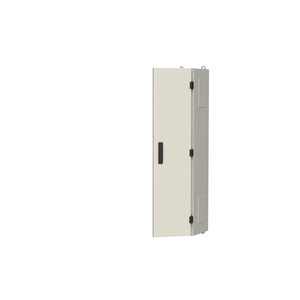

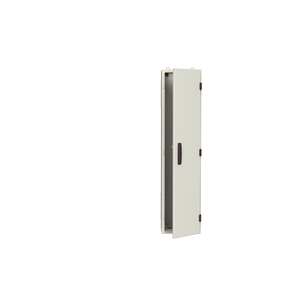

Wandschrank, Baureihe TwinLine, Leerschrank, Anbaumöglichkeit: seitlich und unten, Montageart: Aufputz, für den Innenbereich, mit Tür, Schutzklasse II (schutzisoliert), Schutzart IP55, geltende Normen: DIN EN 61439-1, VDE 0660-600-1, DIN EN 61439-2, VDE 0660-600-2, DIN EN 61439-3, VDE 0660-600-3, IK-Code IK08, pulverbeschichtet, in RAL 7035, Gehäuse aus Stahlblech, einflüglige Tür, Tür aus Stahlblech, mit Standardverschluss Doppelbart 3 mm, Türöffnungswinkel 180 Grad, Türanschlag rechts oder links, Rückwand aus Stahlblech, Leitungseinführung oben über Flanschöffnung ausgeschnitten, unten über Flanschöffnung vorgeprägt, seitlich über Flanschöffnung vorgeprägt, Abmessungen in mm (H x B x T): 1250 x 300 x 275, Rasteinheit 8 RE, Bauhöhe 4, Feldbreite 1, Platzeinheiten 96, vorbereitet für den Ausbau mit Zähler-, Verteilerfelder, Kombi-Sets, CombiLine-Module auf EDF-/WR-Montagegerüst
Zur Produktmerkliste hinzufügen PDF Download

Technische Daten

Allgemeine Daten

TL108S
1
2CPX010125R9999
85381000
Deutschland
Wandschrank
TwinLine
0325
930,00 €

Außenbefestigungslaschen
37.50 kg
5 kg
IP55
IP55
schutzisoliert
rechts oder links
einflüglige Tür
180 °
66.7 W
110.4 W
STANGENVERSCHLUSS
Standardverschluss Doppelbart 3 mm

Ja
Ja
Ja

+55 °C
Innenbereich
+40 °C
+55 °C
-5 °C
-5 °C

0,325 m
0,36 m
1,26 m
23,509 kg
1
mit Tür
Stück
Leerschrank
1
6

seitlich und unten
vorbereitet für den Ausbau mit Zähler-, Verteilerfelder, Kombi-Sets, CombiLine-Module auf EDF-/WR-Montagegerüst

1
1
1
8
4 mm
304 mm
1254 mm
Lichtgrau
IK08
ObenOffenUntenVorgeprägt
Flanschöffnung ausgeschnitten
Flanschöffnung vorgeprägt
Flanschöffnung vorgeprägt
252 mm
1202 mm
1 FB
300 mm
4
1250 mm
8
275 mm
pulverbeschichtet
96
Stahlblech
Stahlblech
Stahlblech

Ja
Nein
