TL104G

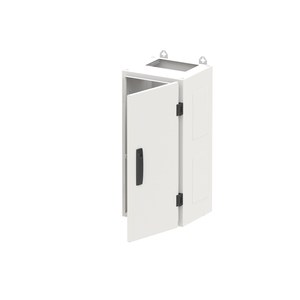

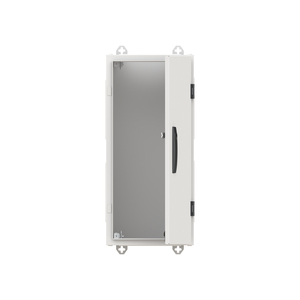

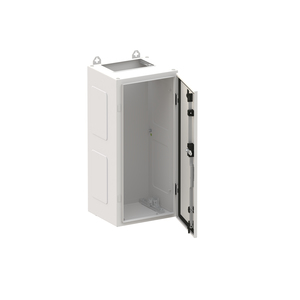

Wandschrank, Baureihe TwinLine, Leerschrank, Anbaumöglichkeit: seitlich und unten, Montageart: Aufputz, für den Innenbereich, mit Tür, Schutzklasse I (geerdet), Schutzart IP55, geltende Normen: DIN EN 61439-1, VDE 0660-600-1, DIN EN 61439-2, VDE 0660-600-2, DIN EN 61439-3, VDE 0660-600-3, IK-Code IK08, pulverbeschichtet, in RAL 7035, Gehäuse aus Stahlblech, einflüglige Tür, Tür aus Stahlblech, mit Standardverschluss Doppelbart 3 mm, Türöffnungswinkel 180 Grad, Türanschlag rechts oder links, Rückwand aus Stahlblech, Leitungseinführung oben über Flanschöffnung ausgeschnitten, unten über Flanschöffnung vorgeprägt, seitlich über Flanschöffnung vorgeprägt, Abmessungen in mm (H x B x T): 650 x 300 x 275, Rasteinheit 4 RE, Bauhöhe 0, Feldbreite 1, Platzeinheiten 48, vorbereitet für den Ausbau mit Zähler-, Verteilerfelder, Kombi-Sets, CombiLine-Module oder Montageplatten auf EDF-/WR-Montagegerüst
Zur Produktmerkliste hinzufügen PDF Download

Technische Daten

Allgemeine Daten

TL104G
1
2CPX010070R9999
85381000
Deutschland
Wandschrank
TwinLine
0320
395,00 €

Außenbefestigungslaschen
15.00 kg
IP55
IP55
geerdet
rechts oder links
einflüglige Tür
180 °
38.8 W
64.3 W
STANGENVERSCHLUSS
Standardverschluss Doppelbart 3 mm

Ja
Ja
Ja

+55 °C
Innenbereich
+40 °C
+55 °C
-5 °C
-5 °C

0,325 m
0,36 m
0,66 m
12,737 kg
1
mit Tür
Stück
Leerschrank
1
6

seitlich und unten
vorbereitet für den Ausbau mit Zähler-, Verteilerfelder, Kombi-Sets, CombiLine-Module oder Montageplatten auf EDF-/WR-Montagegerüst

1
1
1
4
4 mm
304 mm
654 mm
Lichtgrau
IK08
ObenOffenUntenVorgeprägt
Flanschöffnung ausgeschnitten
Flanschöffnung vorgeprägt
Flanschöffnung vorgeprägt
252 mm
602 mm
1 FB
300 mm
650 mm
4
275 mm
pulverbeschichtet
48
Stahlblech
Stahlblech
Stahlblech

Ja
Nein

Katalog für den Schaltanlagenbau
Katalog für den Schaltanlagenbau
PDF, ca. 55.54 MB
Katalog für den Elektrogroßhandel
Katalog für den Elektrogroßhandel
PDF, ca. 49.54 MB
Montageanleitung "Wandbefestigung"
Montageanleitung "Wandbefestigung"
PDF, ca. 1.31 MB
Montageanleitung TG/TL/TW Schutzklasse I/II  (TwinLine)
Montageanleitung TG/TL/TW Schutzklasse I/II  (TwinLine)
PDF, ca. 9.34 MB
DWG mit Flächenfüllung
DWG, ca. 34.28 kB
DWG ohne Flächenfüllung
DWG, ca. 33.48 kB
DXF mit Flächenfüllung
DXF, ca. 16.72 kB
DXF ohne Flächenfüllung
DXF, ca. 15.88 kB
Kleiner VerteilerBerater
Kleiner VerteilerBerater
PDF, ca. 8.14 MB
EU Konformitätserklärung TwinLine N Schranksystem G, L, W, H, X
EU Konformitätserklärung TwinLine N Schranksystem G, L, W, H, X
PDF, ca. 878 kB
Technisches Handbuch
Technisches Handbuch
PDF, ca. 40.66 MB
Erklärung zur REACH - Verordnung - ABB STRIEBEL & JOHN
Erklärung zur REACH - Verordnung - ABB STRIEBEL & JOHN
PDF, ca. 1008.81 kB
Ausschreibung
Mehr Informationen

Produktbild Web Format
Produktbild Web Format
JPG, ca. 12.21 kB
Produktbild Web Format
Produktbild Web Format
JPG, ca. 11.12 kB
Produktbild Web Format
Produktbild Web Format
JPG, ca. 15.15 kB
Produktbild hochauflösend (300 dpi)
Produktbild hochauflösend (300 dpi)
TIF, ca. 3.31 MB
Produktbild hochauflösend (300 dpi)
Produktbild hochauflösend (300 dpi)
TIF, ca. 2.89 MB
Produktbild hochauflösend (300 dpi)
Produktbild hochauflösend (300 dpi)
TIF, ca. 3.51 MB
