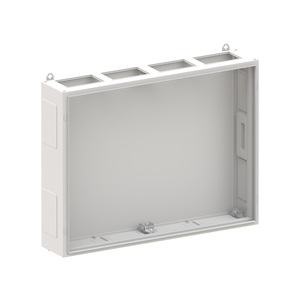

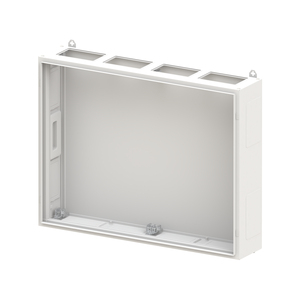

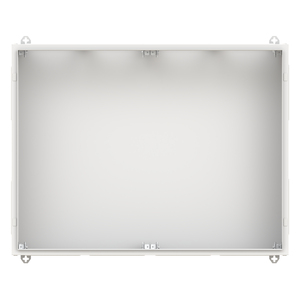

TG405SB

Wandschrank, Baureihe TwinLine, Leerschrank, Anbaumöglichkeit: seitlich und unten, Montageart: Aufputz, für den Innenbereich, ohne Tür, Schutzklasse II (schutzisoliert), Schutzart IP30, geltende Normen: DIN EN 61439-1, VDE 0660-600-1, DIN EN 61439-2, VDE 0660-600-2, DIN EN 61439-3, VDE 0660-600-3, IK-Code IK08, pulverbeschichtet, in RAL 7035, Gehäuse aus Stahlblech, ohne Tür, Rückwand aus Stahlblech, Leitungseinführung oben über Flanschöffnung ausgeschnitten, unten über Flanschöffnung vorgeprägt, seitlich über Flanschöffnung vorgeprägt, Abmessungen in mm (H x B x T): 800 x 1050 x 225, Rasteinheit 5 RE, Bauhöhe 1, Feldbreite 4, Platzeinheiten 240, vorbereitet für den Ausbau mit Zähler-, Verteilerfelder, Kombi-Sets, CombiLine-Module auf EDF-/WR-Montagegerüst
Zur Produktmerkliste hinzufügen PDF Download

Technische Daten

Allgemeine Daten

TG405SB
1
2CPX010264R9999
85381000
Deutschland
Wandschrank
TwinLine
0336
893,00 €

Außenbefestigungslaschen
82.50 kg
IP30
IP30
schutzisoliert
ohne Tür
99 W
164 W

Ja
Ja
Ja

55 °C
Innenbereich
+40 °C
+55 °C
-5 °C
-5 °C

0,27 m
1,11 m
0,81 m
20,454 kg
1
ohne Tür
Stück
Leerschrank
1
2

seitlich und unten
vorbereitet für den Ausbau mit Zähler-, Verteilerfelder, Kombi-Sets, CombiLine-Module auf EDF-/WR-Montagegerüst

1
1
1
5
4 mm
1054 mm
804 mm
Lichtgrau
IK08
ObenOffenUntenVorgeprägt
Flanschöffnung ausgeschnitten
Flanschöffnung vorgeprägt
Flanschöffnung vorgeprägt
1002 mm
752 mm
4 FB
1050 mm
1
800 mm
5
225 mm
pulverbeschichtet
240
Stahlblech
Stahlblech

Ja
Nein
