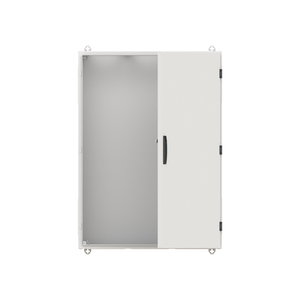

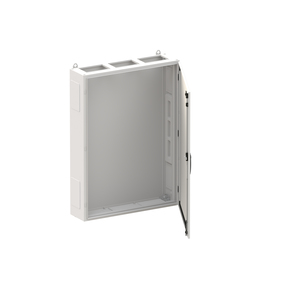

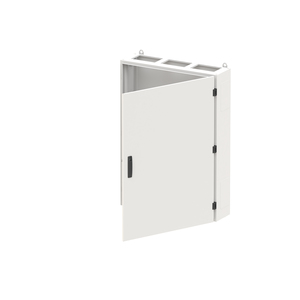

TG307S

Wandschrank, Baureihe TwinLine, Leerschrank, Anbaumöglichkeit: seitlich und unten, Montageart: Aufputz, für den Innenbereich, mit Tür, Schutzklasse II (schutzisoliert), Schutzart IP55, geltende Normen: DIN EN 61439-1, VDE 0660-600-1, DIN EN 61439-2, VDE 0660-600-2, DIN EN 61439-3, VDE 0660-600-3, IK-Code IK08, pulverbeschichtet, in RAL 7035, Gehäuse aus Stahlblech, einflüglige Tür, Tür aus Stahlblech, mit Standardverschluss Doppelbart 3 mm, Türöffnungswinkel 180 Grad, Türanschlag rechts oder links, Rückwand aus Stahlblech, Leitungseinführung oben über Flanschöffnung ausgeschnitten, unten über Flanschöffnung vorgeprägt, seitlich über Flanschöffnung vorgeprägt, Abmessungen in mm (H x B x T): 1100 x 800 x 225, Rasteinheit 7 RE, Bauhöhe 3, Feldbreite 3, Platzeinheiten 252, vorbereitet für den Ausbau mit Zähler-, Verteilerfelder, Kombi-Sets, CombiLine-Module auf EDF-/WR-Montagegerüst
Zur Produktmerkliste hinzufügen PDF Download

Technische Daten

Allgemeine Daten

TG307S
1
2CPX010052R9999
85381000
Deutschland
Wandschrank
TwinLine
0335
1.078,00 €

Außenbefestigungslaschen
95.50 kg
IP55
IP55
schutzisoliert
rechts oder links
einflüglige Tür
180 °
93.5 W
154.9 W
STANGENVERSCHLUSS
Standardverschluss Doppelbart 3 mm

Ja
Ja
Ja

+55 °C
Innenbereich
+40 °C
+55 °C
-5 °C
-5 °C

0,27 m
0,86 m
1,11 m
35,599 kg
1
mit Tür
Stück
Leerschrank
1
4

seitlich und unten
vorbereitet für den Ausbau mit Zähler-, Verteilerfelder, Kombi-Sets, CombiLine-Module auf EDF-/WR-Montagegerüst

1
1
1
7
4 mm
804 mm
1104 mm
Lichtgrau
IK08
ObenOffenUntenVorgeprägt
Flanschöffnung ausgeschnitten
Flanschöffnung vorgeprägt
Flanschöffnung vorgeprägt
752 mm
1052 mm
3 FB
800 mm
3
1100 mm
7
225 mm
pulverbeschichtet
252
Stahlblech
Stahlblech
Stahlblech

Ja
Nein
