TG305SB

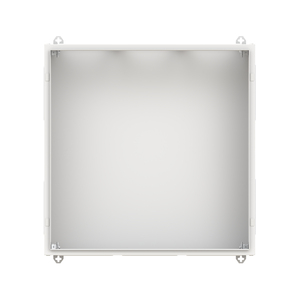

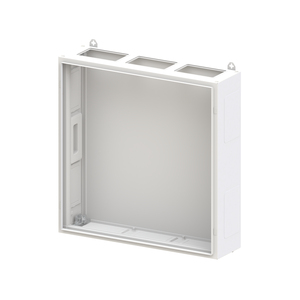

Wandschrank, Baureihe TwinLine, Leerschrank, Anbaumöglichkeit: seitlich und unten, Montageart: Aufputz, für den Innenbereich, ohne Tür, Schutzklasse II (schutzisoliert), Schutzart IP30, geltende Normen: DIN EN 61439-1, VDE 0660-600-1, DIN EN 61439-2, VDE 0660-600-2, DIN EN 61439-3, VDE 0660-600-3, IK-Code IK08, pulverbeschichtet, in RAL 7035, Gehäuse aus Stahlblech, ohne Tür, Rückwand aus Stahlblech, Leitungseinführung oben über Flanschöffnung ausgeschnitten, unten über Flanschöffnung vorgeprägt, seitlich über Flanschöffnung vorgeprägt, Abmessungen in mm (H x B x T): 800 x 800 x 225, Rasteinheit 5 RE, Bauhöhe 1, Feldbreite 3, Platzeinheiten 180, vorbereitet für den Ausbau mit Zähler-, Verteilerfelder, Kombi-Sets, CombiLine-Module auf EDF-/WR-Montagegerüst
Zur Produktmerkliste hinzufügen PDF Download

Technische Daten

Allgemeine Daten

TG305SB
1
2CPX010263R9999
85381000
Deutschland
Wandschrank
TwinLine
0336
744,00 €

Außenbefestigungslaschen
61.50 kg
IP30
IP30
schutzisoliert
ohne Tür
71 W
117.6 W

Ja
Ja
Ja

55 °C
Innenbereich
+40 °C
+55 °C
-5 °C
-5 °C

0,27 m
0,86 m
0,81 m
16,755 kg
1
ohne Tür
Stück
Leerschrank
1
4

seitlich und unten
vorbereitet für den Ausbau mit Zähler-, Verteilerfelder, Kombi-Sets, CombiLine-Module auf EDF-/WR-Montagegerüst

1
1
1
5
4 mm
804 mm
804 mm
Lichtgrau
IK08
ObenOffenUntenVorgeprägt
Flanschöffnung ausgeschnitten
Flanschöffnung vorgeprägt
Flanschöffnung vorgeprägt
752 mm
752 mm
3 FB
800 mm
1
800 mm
5
225 mm
pulverbeschichtet
180
Stahlblech
Stahlblech

Ja
Nein

Katalog für den Schaltanlagenbau
Katalog für den Schaltanlagenbau
PDF, ca. 55.54 MB
Katalog für den Elektrogroßhandel
Katalog für den Elektrogroßhandel
PDF, ca. 49.54 MB
Montageanleitung "Wandbefestigung"
Montageanleitung "Wandbefestigung"
PDF, ca. 1.31 MB
Montageanleitung TG/TL/TW Schutzklasse I/II  (TwinLine)
Montageanleitung TG/TL/TW Schutzklasse I/II  (TwinLine)
PDF, ca. 9.34 MB
DWG mit Flächenfüllung
DWG, ca. 32 kB
DWG ohne Flächenfüllung
DWG, ca. 31.56 kB
DXF mit Flächenfüllung
DXF, ca. 12.64 kB
DXF ohne Flächenfüllung
DXF, ca. 12.47 kB
EU Konformitätserklärung TwinLine N Schranksystem G, L, W, H, X
EU Konformitätserklärung TwinLine N Schranksystem G, L, W, H, X
PDF, ca. 878 kB
Technisches Handbuch
Technisches Handbuch
PDF, ca. 40.66 MB
Erklärung zur REACH - Verordnung - ABB STRIEBEL & JOHN
Erklärung zur REACH - Verordnung - ABB STRIEBEL & JOHN
PDF, ca. 1008.81 kB
Ausschreibung
Mehr Informationen

Produktbild Web Format
Produktbild Web Format
JPG, ca. 13.97 kB
Produktbild Web Format
Produktbild Web Format
JPG, ca. 16.76 kB
Produktbild Web Format
Produktbild Web Format
JPG, ca. 16.01 kB
Produktbild hochauflösend (300 dpi)
Produktbild hochauflösend (300 dpi)
TIF, ca. 5.81 MB
Produktbild hochauflösend (300 dpi)
Produktbild hochauflösend (300 dpi)
TIF, ca. 5.32 MB
Produktbild hochauflösend (300 dpi)
Produktbild hochauflösend (300 dpi)
TIF, ca. 5.13 MB
