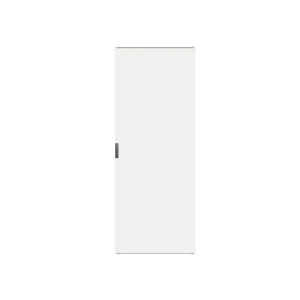

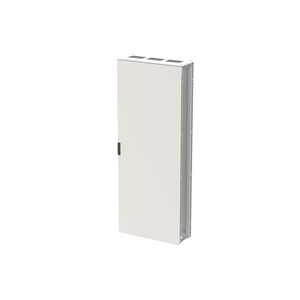

R314T3

Reihenschaltschrank, Baureihe TriLine, Leerschrank, Anbaumöglichkeit: seitlich, für den Innenbereich, mit Tür, Rückwand und Deckblech, ohne Bodenblech, Schutzklasse I (geerdet), Schutzart max. IP54, Profile verzinkt, geltende Normen: DIN EN 61439-1, VDE 0660-600-1, DIN EN 61439-2, VDE 0660-600-2, IK-Code IK10, pulverbeschichtet, in RAL 7035, Gehäuse aus Stahlblech, einflüglige Tür, Tür aus Stahlblech, mit Standardverschluss Doppelbart 3 mm, Türöffnungswinkel 135 Grad, Türanschlag rechts oder links, Rückwand aus Stahlblech, Leitungseinführung oben über Flanschöffnung ausgeschnitten, Abmessungen in mm (H x B x T): 2213 x 864 x 325, Rasteinheit 14 RE, Bauhöhe 10, Feldbreite 3, Schranktiefe 3, Platzeinheiten 504
Zur Produktmerkliste hinzufügen PDF Download

Technische Daten

Allgemeine Daten

R314T3
1
2CPX047207R9999
85381000
Deutschland
Reihenschaltschrank
TriLine
0507
1.400,00 €

max. IP54
geerdet
rechts oder links
einflüglige Tür
135 °
215.9 W
357 W
4-Punkt-Stangenverschluss
Standardverschluss Doppelbart 3 mm

Ja
Ja

Innenbereich

0,325 m
0,864 m
2,213 m
60,322 kg
1
mit Tür, Rückwand und Deckblech, ohne Bodenblech
Stück
Leerschrank
1

seitlich

14
Lichtgrau
IK10
Flanschöffnung ausgeschnitten
763 mm
2113 mm
321 mm
3 FB
864 mm
10
2213 mm
14
325 mm
859.5 mm
2191 mm
pulverbeschichtet
verzinkt
504
Stahlblech
Stahlblech
Stahlblech

DXF mit Flächenfüllung
DXF, ca. 90.52 kB
DXF ohne Flächenfüllung
DXF, ca. 82.4 kB
Montageanleitung  TriLine-C
Montageanleitung  TriLine-C
PDF, ca. 6.51 MB
EU Konformitätserklärung TriLine-C cabinet system
EU Konformitätserklärung TriLine-C cabinet system
PDF, ca. 778.52 kB
Ausschreibung
Mehr Informationen

Produktbild Web Format
Produktbild Web Format
JPG, ca. 3.48 kB
Produktbild Web Format
Produktbild Web Format
JPG, ca. 7.69 kB
Produktbild Web Format
Produktbild Web Format
JPG, ca. 6.63 kB
Produktbild hochauflösend (300 dpi)
Produktbild hochauflösend (300 dpi)
TIF, ca. 2.64 MB
Produktbild hochauflösend (300 dpi)
Produktbild hochauflösend (300 dpi)
TIF, ca. 3.02 MB
Produktbild hochauflösend (300 dpi)
Produktbild hochauflösend (300 dpi)
TIF, ca. 2.93 MB
