R212T6

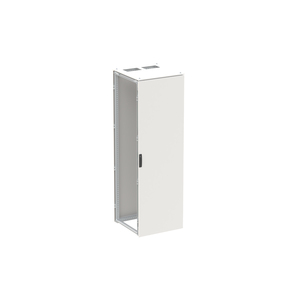

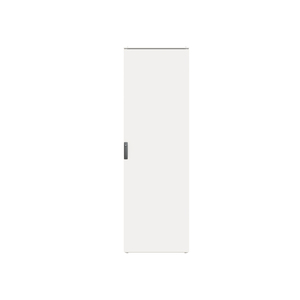

Reihenschaltschrank, Baureihe TriLine, Leerschrank, Anbaumöglichkeit: seitlich, für den Innenbereich, mit Tür, Rückwand und Deckblech, ohne Bodenblech, Schutzklasse I (geerdet), Schutzart max. IP54, Profile verzinkt, geltende Normen: DIN EN 61439-1, VDE 0660-600-1, DIN EN 61439-2, VDE 0660-600-2, IK-Code IK10, pulverbeschichtet, in RAL 7035, Gehäuse aus Stahlblech, einflüglige Tür, Tür aus Stahlblech, mit Standardverschluss Doppelbart 3 mm, Türöffnungswinkel 135 Grad, Türanschlag rechts oder links, Rückwand aus Stahlblech, Leitungseinführung oben über Flanschöffnung ausgeschnitten, Abmessungen in mm (H x B x T): 1913 x 614 x 625, Rasteinheit 12 RE, Bauhöhe 8, Feldbreite 2, Schranktiefe 8, Platzeinheiten 288
Zur Produktmerkliste hinzufügen PDF Download

Technische Daten

Allgemeine Daten

R212T6
1
2CPX047072R9999
85381000
Deutschland
Reihenschaltschrank
TriLine
0507
1.161,00 €

max. IP54
geerdet
rechts oder links
einflüglige Tür
135 °
217.5 W
360.2 W
4-Punkt-Stangenverschluss
Standardverschluss Doppelbart 3 mm

Ja
Ja

Innenbereich

0,625 m
0,614 m
1,913 m
53,37 kg
1
mit Tür, Rückwand und Deckblech, ohne Bodenblech
Stück
Leerschrank
1

seitlich

12
Lichtgrau
IK10
Flanschöffnung ausgeschnitten
513 mm
1813 mm
621 mm
2 FB
614 mm
8
1913 mm
12
625 mm
609.5 mm
1891 mm
pulverbeschichtet
verzinkt
288
Stahlblech
Stahlblech
Stahlblech

DXF mit Flächenfüllung
DXF, ca. 88.04 kB
DXF ohne Flächenfüllung
DXF, ca. 79.92 kB
Montageanleitung  TriLine-C
Montageanleitung  TriLine-C
PDF, ca. 6.51 MB
Montageanleitung  TriLine-C  RZB..RZT
Montageanleitung  TriLine-C  RZB..RZT
PDF, ca. 522.82 kB
Erklärung zur REACH - Verordnung - ABB STRIEBEL & JOHN
Erklärung zur REACH - Verordnung - ABB STRIEBEL & JOHN
PDF, ca. 1008.81 kB
EU Konformitätserklärung TriLine-C cabinet system
EU Konformitätserklärung TriLine-C cabinet system
PDF, ca. 778.52 kB
Ausschreibung
Mehr Informationen

Produktbild Web Format
Produktbild Web Format
JPG, ca. 3.34 kB
Produktbild Web Format
Produktbild Web Format
JPG, ca. 8.61 kB
Produktbild Web Format
Produktbild Web Format
JPG, ca. 6.72 kB
Produktbild hochauflösend (300 dpi)
Produktbild hochauflösend (300 dpi)
TIF, ca. 2.37 MB
Produktbild hochauflösend (300 dpi)
Produktbild hochauflösend (300 dpi)
TIF, ca. 3.01 MB
Produktbild hochauflösend (300 dpi)
Produktbild hochauflösend (300 dpi)
TIF, ca. 2.68 MB
