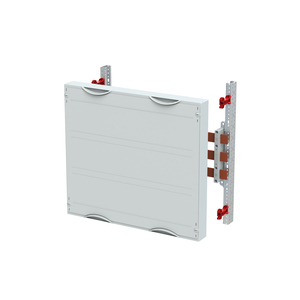

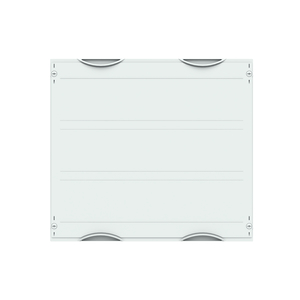

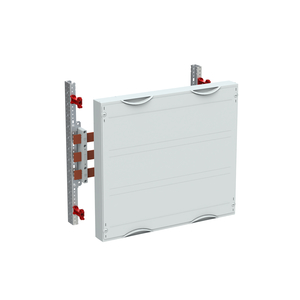

MBR203

Innenausbau Modul, CombiLine, Bausatz unmontiert, für Sammelschienensystem 60 mm horizontal, Rasteinheit 3 RE = 450 mm, Feldbreite 2 = 500 mm, 72 Platzeinheiten, , nutzbare Breite von 415 mm, unbestückt für den Einbau von D0- und NH-Sicherungslasttrennschalter oder Reitersicherungssockel D02, E27, E33, für Sammelschienensystem 3-polig, Ausrichtung Sammelschienen: horizontal, mit Sammelschienenhalter ZX146, Sammelschienenmittenabstand: 60 mm, für maximal 3 Cu-Schienen, (Sammelschienen müssen separat bestellt werden), Bemessungsstrom In max. 630 A, Abdeckungen aus Kunststoff, 90 Grad Druck-Drehverschluss, RAL 7035, Ausführung der Abdeckung: geschlossen, einsetzbar ab einer Schranktiefe von 275 mm, WR Montagegerüst muss separat bestellt werden
Zur Produktmerkliste hinzufügen PDF Download

Technische Daten

Allgemeine Daten

MBR203
1
2CPX041831R9999
85381000
Deutschland
Innenausbau Modul
CombiLine
0808
226,00 €

90 Grad Druck-Drehverschluss
3
vertikal
horizontal
400 V
50 Hz
690 V
6 kV
74 KA
630 A
Nein
D0- und NH-Sicherungslasttrennschalter oder Reitersicherungssockel
D02, E27, E33
Neozed / Diazed
Nein (0)
3
Nein
ZX146
III
3

Ja
Ja
Ja

0,75 m
0,505 m
0,055 m
2,27 kg
1
Stück
Bausatz unmontiert
1

275
Sammelschienensystem 60 mm horizontal

Lichtgrau
Lichtgrau
2 FB
500 mm
00
450 mm
3
260 mm
415 mm
72
60 mm
60 mm
Kunststoff

WR
