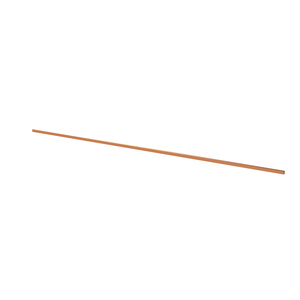

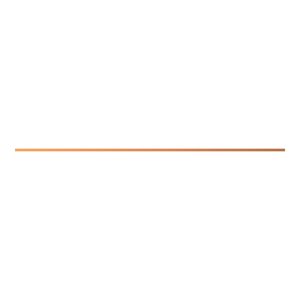

ZX2056 CU-Schiene 12x10mm, L:1195mm

Sammelschiene, CombiLine, Bausatz unmontiert, Feldbreite 5 = 1195 mm, Bemessungsstrom In max. 360 A

Zur Produktmerkliste hinzufügen PDF Download

Technische Daten

Allgemeine Daten

TypZX2056

Verpackungsmenge1

Artikelnummer2CPX042547R9999

Warentarifnummer85369001

UrsprungslandDeutschland

BauartSammelschiene

BaureiheCombiLine

Kombination Produkthierarchie Hauptgruppe und Gruppe - 2520 (SUJ)0711

Listenpreis94,00 €

Technische Daten

Bemessungsstrom In [A]360 A

Polzahl1

Verlustleistung max. [W]32.982 W

Lieferform

Tiefe der Verpackung1,195 m

Breite der Verpackung0,012 m

Länge der Verpackung0,01 m

Bruttogewicht1,276 kg

Anzahl pro Basismengeneinheit (Verpackungseinheit)1

BasismengeneinheitStück

LieferformBausatz unmontiert

Menge Verpackungseinheit Basis1

Konstruktive Daten

gestreckte Kupferlänge [mm]1195 mm

Nennmaß außen Breite [FB]5 FB

Nennmaß außen Breite [mm]1195 mm

Nennmaß außen Höhe [mm]12 mm

Nennmaß außen Tiefe [mm]10 mm

Oberflächenbeschaffenheitunbehandelt
