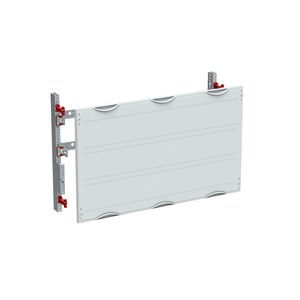

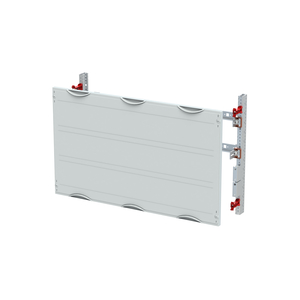

MBN375

Innenausbau Modul, CombiLine, Bausatz unmontiert, für N/PE Sammelschienen und Reihenklemmen, Rasteinheit 3 RE = 450 mm, Feldbreite 3 = 750 mm, 108 Platzeinheiten, in der Tiefe stufenlos über Tiefbauwinkel verstellbar, nutzbare Tiefe von 90 mm bis 145 mm, nutzbare Breite von 688 mm, für Sammelschienensystem 2-polig, Ausrichtung Sammelschienen: horizontal, mit Sammelschienenhalter ZX518, für maximal 2 Cu-Schienen, (Sammelschienen müssen separat bestellt werden), Bemessungsstrom In max. 440 A, Abdeckungen aus Kunststoff, 90 Grad Druck-Drehverschluss, RAL 7035, Ausführung der Abdeckung: geschlossen, einsetzbar ab einer Schranktiefe von 200 mm, EDF oder WR Montagegerüst muss separat bestellt werden
Zur Produktmerkliste hinzufügen PDF Download

Technische Daten

Allgemeine Daten

MBN375
1
2CPX041756R9999
85381000
Deutschland
Innenausbau Modul
CombiLine
0808
229,00 €

90 Grad Druck-Drehverschluss
2
horizontal
horizontal
400 V
50 Hz
690 V
6 kV
74 KA
440 A
Ja (1)
2
Nein
ZX518
III
3

Ja
Ja
Ja

0,605 m
0,755 m
0,055 m
3,88 kg
1
Stück
Bausatz unmontiert
1

200
N/PE Sammelschienen und Reihenklemmen

2
Lichtgrau
Lichtgrau
3 FB
750 mm
00
450 mm
3
200 mm
688 mm
145 mm
90 mm
108
Kunststoff

in der Tiefe stufenlos über Tiefbauwinkel verstellbar
WR oder EDF

Katalog für den Schaltanlagenbau
Katalog für den Schaltanlagenbau
PDF, ca. 55.54 MB
Katalog für den Elektrogroßhandel
Katalog für den Elektrogroßhandel
PDF, ca. 49.54 MB
Montageanleitung MBN...
Montageanleitung MBN...
PDF, ca. 1.93 MB
DWG mit Flächenfüllung
DWG, ca. 30.45 kB
DWG ohne Flächenfüllung
DWG, ca. 32.24 kB
DXF mit Flächenfüllung
DXF, ca. 20.26 kB
DXF ohne Flächenfüllung
DXF, ca. 23.61 kB
EU Konformitätserklärung Verteilerfeldsystem CombiLine N
EU Konformitätserklärung Verteilerfeldsystem CombiLine N
PDF, ca. 2.2 MB
Technisches Handbuch
Technisches Handbuch
PDF, ca. 40.66 MB
Erklärung zur REACH - Verordnung - ABB STRIEBEL & JOHN
Erklärung zur REACH - Verordnung - ABB STRIEBEL & JOHN
PDF, ca. 1008.81 kB
Ausschreibung
Mehr Informationen

Produktbild Web Format
Produktbild Web Format
JPG, ca. 18.56 kB
Produktbild Web Format
Produktbild Web Format
JPG, ca. 19.99 kB
Produktbild Web Format
Produktbild Web Format
JPG, ca. 15.1 kB
Produktbild hochauflösend (300 dpi)
Produktbild hochauflösend (300 dpi)
TIF, ca. 3.8 MB
Produktbild hochauflösend (300 dpi)
Produktbild hochauflösend (300 dpi)
TIF, ca. 3.44 MB
Produktbild hochauflösend (300 dpi)
Produktbild hochauflösend (300 dpi)
TIF, ca. 3.55 MB

Zubehör

Keine Produkte gefunden, die Ihren Kriterien entsprechen.

ZX1023 CU-Schiene 30x5mm, L:1246mm ZX1023 CU-Schiene 30x5mm, L:1246mm
ZX1024 CU-Schiene 30x5mm, L:1496mm ZX1024 CU-Schiene 30x5mm, L:1496mm
ZX1042 CU-Schiene 12x5mm, L:793mm ZX1042 CU-Schiene 12x5mm, L:793mm
ZX1043 CU-Schiene 12x5mm, L:1043mm ZX1043 CU-Schiene 12x5mm, L:1043mm
ZX1044 CU-Schiene 12x5mm, L:1293mm ZX1044 CU-Schiene 12x5mm, L:1293mm
ZX1054 CU-Schiene 20x5mm, L:793mm ZX1054 CU-Schiene 20x5mm, L:793mm
ZX1055 CU-Schiene 20x5mm, L:1043mm ZX1055 CU-Schiene 20x5mm, L:1043mm
ZX1056 CU-Schiene 20x5mm, L:1293mm ZX1056 CU-Schiene 20x5mm, L:1293mm
ZX1060 CU-Schiene 30x5mm, L:793mm ZX1060 CU-Schiene 30x5mm, L:793mm
ZX1061 CU-Schiene 30x5mm, L:1043mm ZX1061 CU-Schiene 30x5mm, L:1043mm
ZX1062 CU-Schiene 30x5mm, L:1293mm ZX1062 CU-Schiene 30x5mm, L:1293mm
ZX1082 CU-Schiene 12x5mm, L:845mm ZX1082 CU-Schiene 12x5mm, L:845mm
ZX1083 CU-Schiene 12x5mm, L:1095mm ZX1083 CU-Schiene 12x5mm, L:1095mm
ZX1084 CU-Schiene 12x5mm, L:1345mm ZX1084 CU-Schiene 12x5mm, L:1345mm
ZX1094 CU-Schiene 20x5mm, L:840mm ZX1094 CU-Schiene 20x5mm, L:840mm
ZX1095 CU-Schiene 20x5mm, L:1090mm ZX1095 CU-Schiene 20x5mm, L:1090mm
ZX1096 CU-Schiene 20x5mm, L:1340mm ZX1096 CU-Schiene 20x5mm, L:1340mm
ZX1100 CU-Schiene 30x5mm, L:840mm ZX1100 CU-Schiene 30x5mm, L:840mm
ZX1101 CU-Schiene 30x5mm, L:1090mm ZX1101 CU-Schiene 30x5mm, L:1090mm
ZX1102 CU-Schiene 30x5mm, L:1340mm ZX1102 CU-Schiene 30x5mm, L:1340mm
ZX1181 Sammelsch.-Verb. CU12x10 1pol ZX1181 Sammelsch.-Verb. CU12x10 1pol
ZX1183 Sammelsch.-Verb. CU30x5 1pol. ZX1183 Sammelsch.-Verb. CU30x5 1pol.
ZX2232 Cu-Schiene 20x5mm 3FB V2, A1 ZX2232 Cu-Schiene 20x5mm 3FB V2, A1
ZX2233 Cu-Schiene 20x5mm 4FB V2, A1 ZX2233 Cu-Schiene 20x5mm 4FB V2, A1
ZX2234 Cu-Schiene 20x5mm 5FB V2, A1 ZX2234 Cu-Schiene 20x5mm 5FB V2, A1
ZX2235 Cu-Schiene 20x5mm 6FB V2, A1 ZX2235 Cu-Schiene 20x5mm 6FB V2, A1
ZX2244 Cu-Schiene 30x5mm 3FB V2, A1 ZX2244 Cu-Schiene 30x5mm 3FB V2, A1
ZX2245 Cu-Schiene 30x5mm 4FB V2, A1 ZX2245 Cu-Schiene 30x5mm 4FB V2, A1
ZX2246 Cu-Schiene 30x5mm 5FB V2, A1 ZX2246 Cu-Schiene 30x5mm 5FB V2, A1
ZX2247 Cu-Schiene 30x5mm 6FB V2, A1 ZX2247 Cu-Schiene 30x5mm 6FB V2, A1
ZX2332 Cu-Schiene 20x5mm 3FB V2, A2 ZX2332 Cu-Schiene 20x5mm 3FB V2, A2
ZX2333 Cu-Schiene 20x5mm 4FB V2, A2 ZX2333 Cu-Schiene 20x5mm 4FB V2, A2
ZX2334 Cu-Schiene 20x5mm 5FB V2, A2 ZX2334 Cu-Schiene 20x5mm 5FB V2, A2
ZX2335 Cu-Schiene 20x5mm 6FB V2, A2 ZX2335 Cu-Schiene 20x5mm 6FB V2, A2
ZX2344 Cu-Schiene 30x5mm 3FB V2, A2 ZX2344 Cu-Schiene 30x5mm 3FB V2, A2
ZX2345 Cu-Schiene 30x5mm 4FB V2, A2 ZX2345 Cu-Schiene 30x5mm 4FB V2, A2
ZX2346 Cu-Schiene 30x5mm 5FB V2, A2 ZX2346 Cu-Schiene 30x5mm 5FB V2, A2
ZX2347 Cu-Schiene 30x5mm 6FB V2, A2 ZX2347 Cu-Schiene 30x5mm 6FB V2, A2
ZX2404 Cu-Verbinder 20x5mm V1, C ZX2404 Cu-Verbinder 20x5mm V1, C
ZX2406 Cu-Verbinder 30x5mm V1, C ZX2406 Cu-Verbinder 30x5mm V1, C
