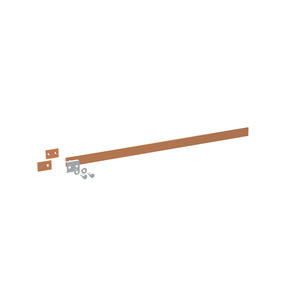

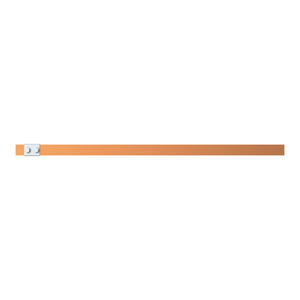

ZX2244 Cu-Schiene 30x5mm 3FB V2, A1

Sammelschiene, CombiLine, Bausatz unmontiert, Feldbreite 3 = 700 mm, Bemessungsstrom In max. 440 A

Zur Produktmerkliste hinzufügen PDF Download

Technische Daten

Allgemeine Daten

TypZX2244

Verpackungsmenge1

Artikelnummer2CPX042650R9999

Warentarifnummer85369001

UrsprungslandDeutschland

BauartSammelschiene

BaureiheCombiLine

Kombination Produkthierarchie Hauptgruppe und Gruppe - 2520 (SUJ)0711

Listenpreis110,00 €

Technische Daten

Bemessungsstrom In [A]440 A

Polzahl1

Verlustleistung max. [W]23.1 W

Lieferform

Tiefe der Verpackung0,703 m

Breite der Verpackung0,03 m

Länge der Verpackung0,01 m

Bruttogewicht1,141 kg

Anzahl pro Basismengeneinheit (Verpackungseinheit)1

BasismengeneinheitStück

LieferformBausatz unmontiert

Menge Verpackungseinheit Basis1

Konstruktive Daten

gestreckte Kupferlänge [mm]700 mm

Nennmaß außen Breite [FB]3 FB

Nennmaß außen Breite [mm]700 mm

Nennmaß außen Höhe [mm]30 mm

Nennmaß außen Tiefe [mm]5 mm

Oberflächenbeschaffenheitunbehandelt

Dokumente

Katalog für den Schaltanlagenbau

PDF, ca. 55.54 MB

Katalog für den Elektrogroßhandel

PDF, ca. 49.54 MB

Montageanleitung ZX2224-2259_ZX2324-2353

PDF, ca. 3.6 MB

EU Konformitätserklärung Verteilerfeldsystem CombiLine N

PDF, ca. 2.2 MB

Technisches Handbuch

PDF, ca. 40.66 MB

Erklärung zur REACH - Verordnung - ABB STRIEBEL & JOHN

PDF, ca. 1008.81 kB

Ausschreibung

Mehr Informationen

Produktbilder

Produktbild Web Format

JPG, ca. 8.1 kB

Produktbild Web Format

JPG, ca. 8.3 kB

Produktbild Web Format

JPG, ca. 5.41 kB

Produktbild hochauflösend (300 dpi)

TIF, ca. 1.27 MB

Produktbild hochauflösend (300 dpi)

TIF, ca. 1.32 MB

Produktbild hochauflösend (300 dpi)

TIF, ca. 1.65 MB
