MBN175

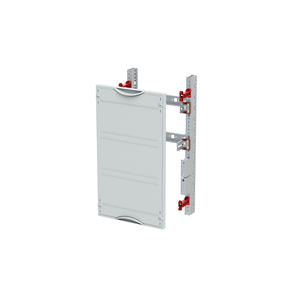

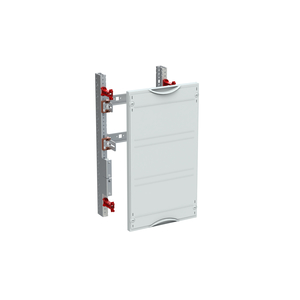

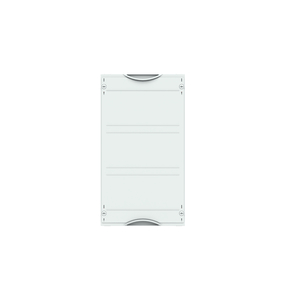

Innenausbau Modul, CombiLine, Bausatz unmontiert, für N/PE Sammelschienen und Reihenklemmen, Rasteinheit 3 RE = 450 mm, Feldbreite 1 = 250 mm, 36 Platzeinheiten, in der Tiefe stufenlos über Tiefbauwinkel verstellbar, nutzbare Tiefe von 90 mm bis 145 mm, nutzbare Breite von 188 mm, für Sammelschienensystem 2-polig, Ausrichtung Sammelschienen: horizontal, mit Sammelschienenhalter ZX518, für maximal 2 Cu-Schienen, (Sammelschienen müssen separat bestellt werden), Bemessungsstrom In max. 440 A, Abdeckungen aus Kunststoff, 90 Grad Druck-Drehverschluss, RAL 7035, Ausführung der Abdeckung: geschlossen, einsetzbar ab einer Schranktiefe von 200 mm, EDF oder WR Montagegerüst muss separat bestellt werden
Zur Produktmerkliste hinzufügen PDF Download

Technische Daten

Allgemeine Daten

MBN175
1
2CPX041752R9999
85381000
Deutschland
Innenausbau Modul
CombiLine
0808
146,00 €

90 Grad Druck-Drehverschluss
2
horizontal
horizontal
400 V
50 Hz
690 V
6 kV
74 KA
440 A
Ja (1)
2
Nein
ZX518
III
3

Ja
Ja
Ja

0,6 m
0,255 m
0,051 m
1,45 kg
1
Stück
Bausatz unmontiert
1

200
N/PE Sammelschienen und Reihenklemmen

2
Lichtgrau
Lichtgrau
1 FB
250 mm
00
450 mm
3
200 mm
188 mm
145 mm
90 mm
36
Kunststoff

in der Tiefe stufenlos über Tiefbauwinkel verstellbar
WR oder EDF

Katalog für den Schaltanlagenbau
Katalog für den Schaltanlagenbau
PDF, ca. 55.54 MB
Katalog für den Elektrogroßhandel
Katalog für den Elektrogroßhandel
PDF, ca. 49.54 MB
Montageanleitung MBN...
Montageanleitung MBN...
PDF, ca. 1.93 MB
DWG mit Flächenfüllung
DWG, ca. 29.52 kB
DWG ohne Flächenfüllung
DWG, ca. 30.83 kB
DXF mit Flächenfüllung
DXF, ca. 18.38 kB
DXF ohne Flächenfüllung
DXF, ca. 20.84 kB
EU Konformitätserklärung Verteilerfeldsystem CombiLine N
EU Konformitätserklärung Verteilerfeldsystem CombiLine N
PDF, ca. 2.2 MB
Technisches Handbuch
Technisches Handbuch
PDF, ca. 40.66 MB
Erklärung zur REACH - Verordnung - ABB STRIEBEL & JOHN
Erklärung zur REACH - Verordnung - ABB STRIEBEL & JOHN
PDF, ca. 1008.81 kB
Ausschreibung
Mehr Informationen

Produktbild Web Format
Produktbild Web Format
JPG, ca. 10.42 kB
Produktbild Web Format
Produktbild Web Format
JPG, ca. 17.1 kB
Produktbild Web Format
Produktbild Web Format
JPG, ca. 16.02 kB
Produktbild hochauflösend (300 dpi)
Produktbild hochauflösend (300 dpi)
TIF, ca. 2.26 MB
Produktbild hochauflösend (300 dpi)
Produktbild hochauflösend (300 dpi)
TIF, ca. 2.82 MB
Produktbild hochauflösend (300 dpi)
Produktbild hochauflösend (300 dpi)
TIF, ca. 2.91 MB
