ZXM2539 Cu-Schiene 40x10mm, L:1333mm

Sammelschiene, CombiLine, montiert im Schrank eingebaut, Feldbreite 6 = 1333 mm, Bemessungsstrom In max. 850 A

Zur Produktmerkliste hinzufügen PDF Download

Technische Daten

Allgemeine Daten

TypZXM2539

Verpackungsmenge1

Artikelnummer2CPX043335R9999

Warentarifnummer85369001

UrsprungslandDeutschland

BauartSammelschiene

BaureiheCombiLine

Kombination Produkthierarchie Hauptgruppe und Gruppe - 2520 (SUJ)0711

Listenpreis602,00 €

Technische Daten

Bemessungsstrom In [A]850 A

Polzahl1

Verlustleistung max. [W]61.5846 W

Lieferform

Tiefe der Verpackung1,333 m

Breite der Verpackung0,04 m

Länge der Verpackung0,01 m

Bruttogewicht4,233 kg

Anzahl pro Basismengeneinheit (Verpackungseinheit)1

BasismengeneinheitStück

Lieferformmontiert im Schrank eingebaut

Menge Verpackungseinheit Basis1

Konstruktive Daten

gestreckte Kupferlänge [mm]1333 mm

Nennmaß außen Breite [FB]6 FB

Nennmaß außen Breite [mm]1333 mm

Nennmaß außen Höhe [mm]40 mm

Nennmaß außen Tiefe [mm]10 mm

Oberflächenbeschaffenheitunbehandelt

Dokumente

Katalog für den Elektrogroßhandel

PDF, ca. 49.54 MB

Katalog für den Schaltanlagenbau

PDF, ca. 55.54 MB

EU Konformitätserklärung Verteilerfeldsystem CombiLine N

PDF, ca. 2.2 MB

Technisches Handbuch

PDF, ca. 40.66 MB

Erklärung zur REACH - Verordnung - ABB STRIEBEL & JOHN

PDF, ca. 1008.81 kB

Ausschreibung

Mehr Informationen

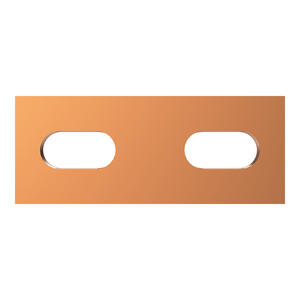

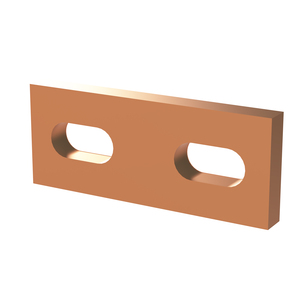

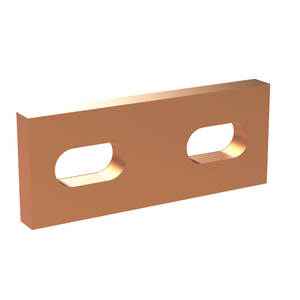

Produktbilder
