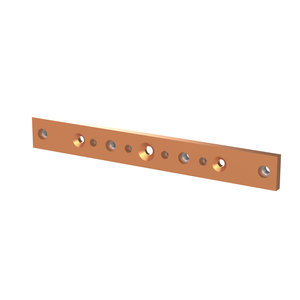

ZXM2535 CU-Schiene 40x10mm, L:333mm

Sammelschiene, CombiLine, montiert im Schrank eingebaut, Feldbreite 2 = 333 mm, Bemessungsstrom In max. 850 A

Zur Produktmerkliste hinzufügen PDF Download

Technische Daten

Allgemeine Daten

TypZXM2535

Verpackungsmenge1

Artikelnummer2CPX043331R9999

Warentarifnummer85369001

UrsprungslandDeutschland

BauartSammelschiene

BaureiheCombiLine

Kombination Produkthierarchie Hauptgruppe und Gruppe - 2520 (SUJ)0711

Listenpreis129,00 €

Technische Daten

Bemessungsstrom In [A]850 A

Polzahl1

Verlustleistung max. [W]15.3846 W

Lieferform

Tiefe der Verpackung0,333 m

Breite der Verpackung0,04 m

Länge der Verpackung0,01 m

Bruttogewicht1,165 kg

Anzahl pro Basismengeneinheit (Verpackungseinheit)1

BasismengeneinheitStück

Lieferformmontiert im Schrank eingebaut

Menge Verpackungseinheit Basis1

Konstruktive Daten

gestreckte Kupferlänge [mm]333 mm

Nennmaß außen Breite [FB]2 FB

Nennmaß außen Breite [mm]333 mm

Nennmaß außen Höhe [mm]40 mm

Nennmaß außen Tiefe [mm]10 mm

Oberflächenbeschaffenheitunbehandelt
