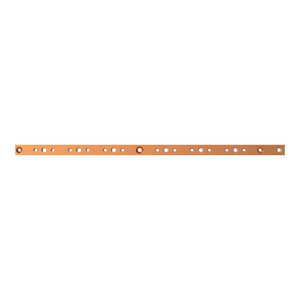

ZXM2522 CU-Schiene 30x10mm, L:774mm

Sammelschiene, CombiLine, montiert im Schrank eingebaut, Feldbreite 4 = 774 mm, Bemessungsstrom In max. 630 A

Zur Produktmerkliste hinzufügen PDF Download

Technische Daten

Allgemeine Daten

TypZXM2522

Verpackungsmenge1

Artikelnummer2CPX043318R9999

Warentarifnummer85369001

UrsprungslandDeutschland

BauartSammelschiene

BaureiheCombiLine

Kombination Produkthierarchie Hauptgruppe und Gruppe - 2520 (SUJ)0711

Listenpreis323,00 €

Technische Daten

Bemessungsstrom In [A]630 A

Polzahl1

Verlustleistung max. [W]26.1612 W

Lieferform

Tiefe der Verpackung0,774 m

Breite der Verpackung0,03 m

Länge der Verpackung0,01 m

Bruttogewicht1,83 kg

Anzahl pro Basismengeneinheit (Verpackungseinheit)1

BasismengeneinheitStück

Lieferformmontiert im Schrank eingebaut

Menge Verpackungseinheit Basis1

Konstruktive Daten

gestreckte Kupferlänge [mm]774 mm

Nennmaß außen Breite [FB]4 FB

Nennmaß außen Breite [mm]774 mm

Nennmaß außen Höhe [mm]30 mm

Nennmaß außen Tiefe [mm]10 mm

Oberflächenbeschaffenheitunbehandelt
