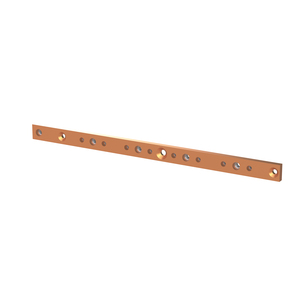

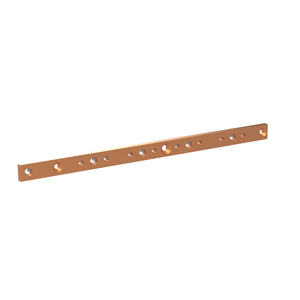

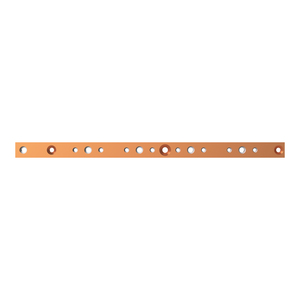

ZXM2521 CU-Schiene 30x10mm, L:524mm

Sammelschiene, CombiLine, montiert im Schrank eingebaut, Feldbreite 3 = 524 mm, Bemessungsstrom In max. 630 A

Zur Produktmerkliste hinzufügen PDF Download

Technische Daten

Allgemeine Daten

TypZXM2521

Verpackungsmenge1

Artikelnummer2CPX043317R9999

Warentarifnummer85369001

UrsprungslandDeutschland

BauartSammelschiene

BaureiheCombiLine

Kombination Produkthierarchie Hauptgruppe und Gruppe - 2520 (SUJ)0711

Listenpreis218,00 €

Technische Daten

Bemessungsstrom In [A]630 A

Polzahl1

Verlustleistung max. [W]17.7112 W

Lieferform

Tiefe der Verpackung0,524 m

Breite der Verpackung0,03 m

Länge der Verpackung0,01 m

Bruttogewicht1,303 kg

Anzahl pro Basismengeneinheit (Verpackungseinheit)1

BasismengeneinheitStück

Lieferformmontiert im Schrank eingebaut

Menge Verpackungseinheit Basis1

Konstruktive Daten

gestreckte Kupferlänge [mm]524 mm

Nennmaß außen Breite [FB]3 FB

Nennmaß außen Breite [mm]524 mm

Nennmaß außen Höhe [mm]30 mm

Nennmaß außen Tiefe [mm]10 mm

Oberflächenbeschaffenheitunbehandelt

Dokumente

Katalog für den Elektrogroßhandel

PDF, ca. 49.54 MB

Katalog für den Schaltanlagenbau

PDF, ca. 55.54 MB

EU Konformitätserklärung Verteilerfeldsystem CombiLine N

PDF, ca. 2.2 MB

Technisches Handbuch

PDF, ca. 40.66 MB

Erklärung zur REACH - Verordnung - ABB STRIEBEL & JOHN

PDF, ca. 1008.81 kB

Ausschreibung

Mehr Informationen
