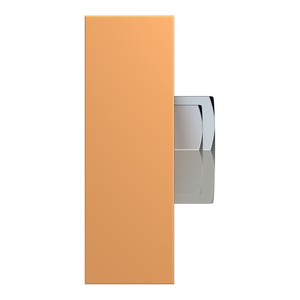

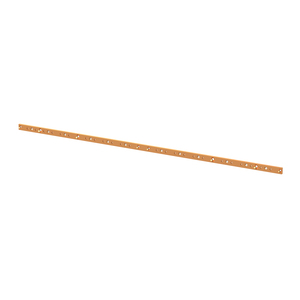

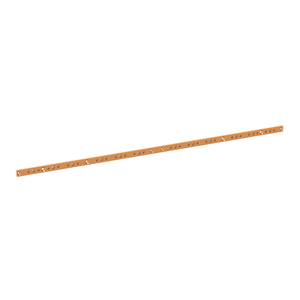

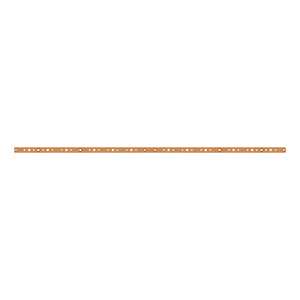

ZXM2415 Cu Schienen NH 6FB 30x10

Sammelschiene, CombiLine, montiert im Schrank eingebaut, Feldbreite 6 = 1465 mm, Bemessungsstrom In max. 630 A

PDF Download

Technische Daten

Allgemeine Daten

TypZXM2415

Artikelnummer2CPX044185R9999

Warentarifnummer85369001

UrsprungslandDeutschland

BauartSammelschiene

BaureiheCombiLine

Kombination Produkthierarchie Hauptgruppe und Gruppe - 2520 (SUJ)0711

Technische Daten

Bemessungsstrom In [A]630 A

Polzahl1

Verlustleistung max. [W]49.517 W

Lieferform

Tiefe der Verpackung1,461 m

Breite der Verpackung0,03 m

Länge der Verpackung0,018 m

Bruttogewicht4,688 kg

BasismengeneinheitStück

Lieferformmontiert im Schrank eingebaut

Menge Verpackungseinheit Basis1

Konstruktive Daten

gestreckte Kupferlänge [mm]1465 mm

Nennmaß außen Breite [FB]6 FB

Nennmaß außen Breite [mm]1465 mm

Nennmaß außen Höhe [mm]30 mm

Nennmaß außen Tiefe [mm]10 mm

Oberflächenbeschaffenheitunbehandelt
