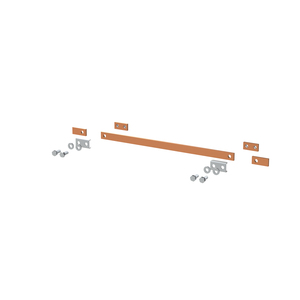

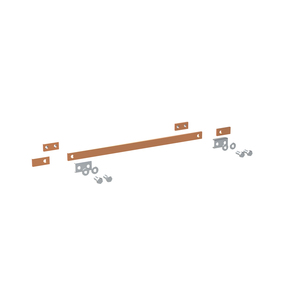

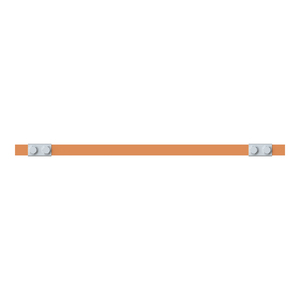

ZXM2331 Cu-Schiene 20x5mm 2FB V2, A2

Sammelschiene, CombiLine, montiert im Schrank eingebaut, Feldbreite 2 = 404 mm, Bemessungsstrom In max. 320 A

Zur Produktmerkliste hinzufügen PDF Download

Technische Daten

Allgemeine Daten

TypZXM2331

Verpackungsmenge1

Artikelnummer2CPX042757R9999

Warentarifnummer85369001

UrsprungslandDeutschland

BauartSammelschiene

BaureiheCombiLine

Kombination Produkthierarchie Hauptgruppe und Gruppe - 2520 (SUJ)0711

Listenpreis97,00 €

Technische Daten

Bemessungsstrom In [A]320 A

Polzahl1

Verlustleistung max. [W]10.5848 W

Lieferform

Tiefe der Verpackung0,424 m

Breite der Verpackung0,02 m

Länge der Verpackung0,01 m

Bruttogewicht0,59 kg

Anzahl pro Basismengeneinheit (Verpackungseinheit)1

BasismengeneinheitStück

Lieferformmontiert im Schrank eingebaut

Menge Verpackungseinheit Basis1

Konstruktive Daten

gestreckte Kupferlänge [mm]404 mm

Nennmaß außen Breite [FB]2 FB

Nennmaß außen Breite [mm]404 mm

Nennmaß außen Höhe [mm]20 mm

Nennmaß außen Tiefe [mm]5 mm

Oberflächenbeschaffenheitunbehandelt
