ZXM2293 CU-Schiene 30x10mm, L:931mm

Sammelschiene, CombiLine, montiert im Schrank eingebaut, Feldbreite 4 = 951 mm, Bemessungsstrom In max. 630 A

PDF Download

Technische Daten

Allgemeine Daten

TypZXM2293

Artikelnummer2CPX044936R9999

Warentarifnummer74071000

UrsprungslandUndefiiniert

BauartSammelschiene

BaureiheCombiLine

Kombination Produkthierarchie Hauptgruppe und Gruppe - 2520 (SUJ)0711

Technische Daten

Bemessungsstrom In [A]630 A

Polzahl1

Verlustleistung max. [W]32.1438 W

Lieferform

Tiefe der Verpackung0,03 m

Breite der Verpackung0,01 m

Länge der Verpackung0,931 m

Bruttogewicht2,843 kg

BasismengeneinheitStück

Lieferformmontiert im Schrank eingebaut

Menge Verpackungseinheit Basis1

Konstruktive Daten

gestreckte Kupferlänge [mm]951 mm

Nennmaß außen Breite [FB]4 FB

Nennmaß außen Breite [mm]951 mm

Nennmaß außen Höhe [mm]30 mm

Nennmaß außen Tiefe [mm]10 mm

Oberflächenbeschaffenheitunbehandelt

Dokumente

Erklärung zur REACH - Verordnung - ABB STRIEBEL & JOHN

PDF, ca. 758.39 kB

EU Konformitaetserklaerung Verteilerfeldsystem CombiLine N

PDF, ca. 2.03 MB

Ausschreibung

Mehr Informationen

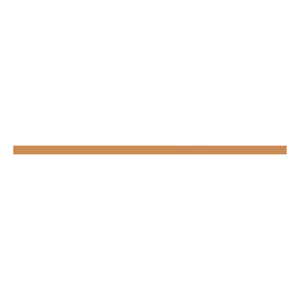

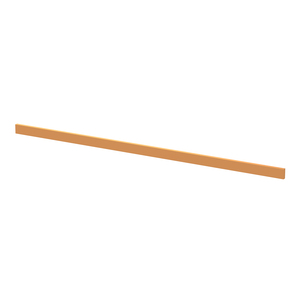

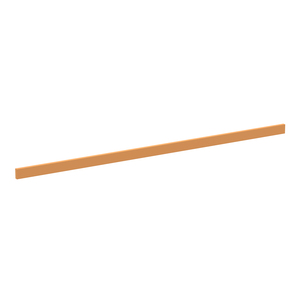

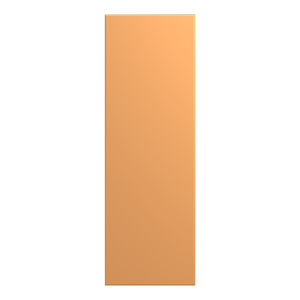

Produktbilder
