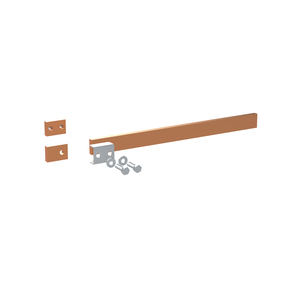

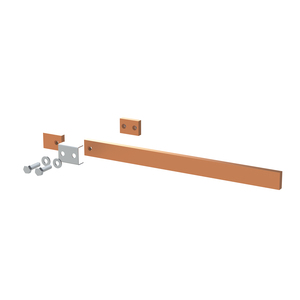

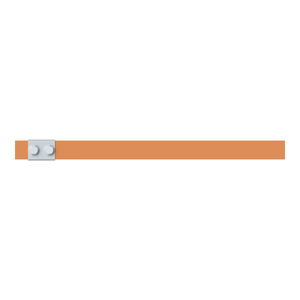

ZXM2249 Cu-Schiene 30x10mm 2FB V1, A1

Sammelschiene, CombiLine, montiert im Schrank eingebaut, Feldbreite 2 = 388 mm, Bemessungsstrom In max. 630 A

Zur Produktmerkliste hinzufügen PDF Download

Technische Daten

Allgemeine Daten

TypZXM2249

Verpackungsmenge1

Artikelnummer2CPX042697R9999

Warentarifnummer85369001

UrsprungslandDeutschland

BauartSammelschiene

BaureiheCombiLine

Kombination Produkthierarchie Hauptgruppe und Gruppe - 2520 (SUJ)0711

Listenpreis123,00 €

Technische Daten

Bemessungsstrom In [A]630 A

Polzahl1

Verlustleistung max. [W]13.1144 W

Lieferform

Tiefe der Verpackung0,393 m

Breite der Verpackung0,03 m

Länge der Verpackung0,02 m

Bruttogewicht1,36 kg

Anzahl pro Basismengeneinheit (Verpackungseinheit)1

BasismengeneinheitStück

Lieferformmontiert im Schrank eingebaut

Menge Verpackungseinheit Basis1

Konstruktive Daten

gestreckte Kupferlänge [mm]388 mm

Nennmaß außen Breite [FB]2 FB

Nennmaß außen Breite [mm]388 mm

Nennmaß außen Höhe [mm]30 mm

Nennmaß außen Tiefe [mm]10 mm

Oberflächenbeschaffenheitunbehandelt
