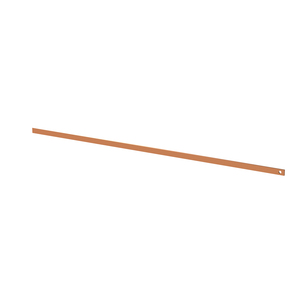

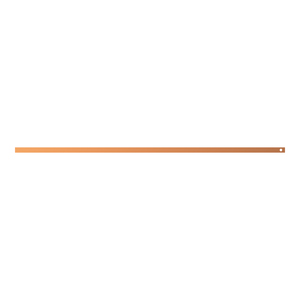

ZXM2115 CU-Schiene 20x5mm, L:1022mm

Sammelschiene, CombiLine, montiert im Schrank eingebaut, Feldbreite 4 = 1027 mm, Bemessungsstrom In max. 320 A

Zur Produktmerkliste hinzufügen PDF Download

Technische Daten

Allgemeine Daten

TypZXM2115

Verpackungsmenge1

Artikelnummer2CPX042516R9999

Warentarifnummer85369001

UrsprungslandDeutschland

BauartSammelschiene

BaureiheCombiLine

Kombination Produkthierarchie Hauptgruppe und Gruppe - 2520 (SUJ)0711

Listenpreis64,00 €

Technische Daten

Bemessungsstrom In [A]320 A

Polzahl1

Verlustleistung max. [W]26.9074 W

Lieferform

Tiefe der Verpackung1,022 m

Breite der Verpackung0,02 m

Länge der Verpackung0,005 m

Bruttogewicht0,914 kg

Anzahl pro Basismengeneinheit (Verpackungseinheit)1

BasismengeneinheitStück

Lieferformmontiert im Schrank eingebaut

Menge Verpackungseinheit Basis1

Konstruktive Daten

gestreckte Kupferlänge [mm]1027 mm

Nennmaß außen Breite [FB]4 FB

Nennmaß außen Breite [mm]1027 mm

Nennmaß außen Höhe [mm]20 mm

Nennmaß außen Tiefe [mm]5 mm

Oberflächenbeschaffenheitunbehandelt
