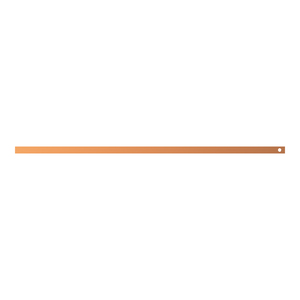

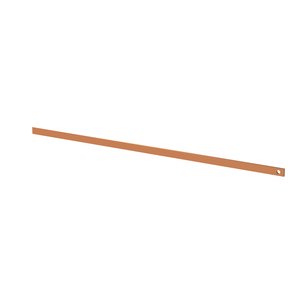

ZXM2114 CU-Schiene 20x5mm, L:772mm

Sammelschiene, CombiLine, montiert im Schrank eingebaut, Feldbreite 3 = 777 mm, Bemessungsstrom In max. 320 A

Zur Produktmerkliste hinzufügen PDF Download

Technische Daten

Allgemeine Daten

TypZXM2114

Verpackungsmenge1

Artikelnummer2CPX042515R9999

Warentarifnummer85369001

UrsprungslandDeutschland

BauartSammelschiene

BaureiheCombiLine

Kombination Produkthierarchie Hauptgruppe und Gruppe - 2520 (SUJ)0711

Listenpreis48,70 €

Technische Daten

Bemessungsstrom In [A]320 A

Polzahl1

Verlustleistung max. [W]20.3574 W

Lieferform

Tiefe der Verpackung0,772 m

Breite der Verpackung0,02 m

Länge der Verpackung0,005 m

Bruttogewicht0,692 kg

Anzahl pro Basismengeneinheit (Verpackungseinheit)1

BasismengeneinheitStück

Lieferformmontiert im Schrank eingebaut

Menge Verpackungseinheit Basis1

Konstruktive Daten

gestreckte Kupferlänge [mm]777 mm

Nennmaß außen Breite [FB]3 FB

Nennmaß außen Breite [mm]777 mm

Nennmaß außen Höhe [mm]20 mm

Nennmaß außen Tiefe [mm]5 mm

Oberflächenbeschaffenheitunbehandelt
