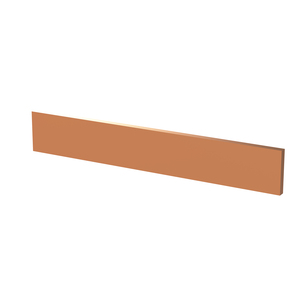

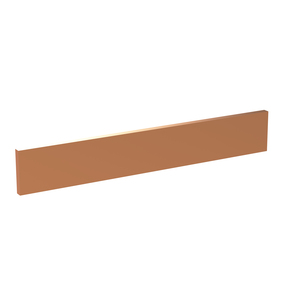

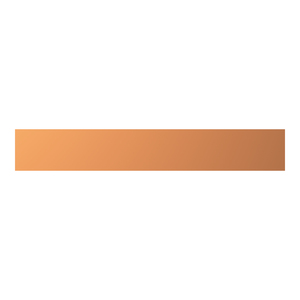

ZXM2070 CU-Schiene 30x5mm, L:195mm

Sammelschiene, CombiLine, montiert im Schrank eingebaut, Feldbreite 1 = 195 mm, Bemessungsstrom In max. 440 A

Zur Produktmerkliste hinzufügen PDF Download

Technische Daten

Allgemeine Daten

TypZXM2070

Verpackungsmenge1

Artikelnummer2CPX042478R9999

Warentarifnummer85369001

UrsprungslandDeutschland

BauartSammelschiene

BaureiheCombiLine

Kombination Produkthierarchie Hauptgruppe und Gruppe - 2520 (SUJ)0711

Listenpreis26,90 €

Technische Daten

Bemessungsstrom In [A]440 A

Polzahl1

Verlustleistung max. [W]6.435 W

Lieferform

Tiefe der Verpackung0,195 m

Breite der Verpackung0,03 m

Länge der Verpackung0,005 m

Bruttogewicht0,26 kg

Anzahl pro Basismengeneinheit (Verpackungseinheit)1

BasismengeneinheitStück

Lieferformmontiert im Schrank eingebaut

Menge Verpackungseinheit Basis1

Konstruktive Daten

gestreckte Kupferlänge [mm]195 mm

Nennmaß außen Breite [FB]1 FB

Nennmaß außen Breite [mm]195 mm

Nennmaß außen Höhe [mm]30 mm

Nennmaß außen Tiefe [mm]5 mm

Oberflächenbeschaffenheitunbehandelt
