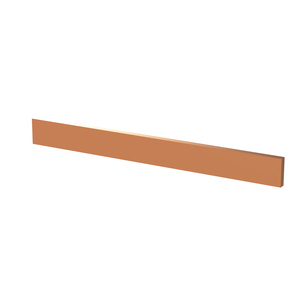

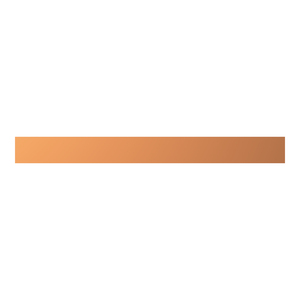

ZXM2064 CU-Schiene 20x5mm, L:204mm

Sammelschiene, CombiLine, montiert im Schrank eingebaut, Feldbreite 1 = 204 mm, Bemessungsstrom In max. 320 A

Zur Produktmerkliste hinzufügen PDF Download

Technische Daten

Allgemeine Daten

TypZXM2064

Verpackungsmenge1

Artikelnummer2CPX042473R9999

Warentarifnummer85369001

UrsprungslandDeutschland

BauartSammelschiene

BaureiheCombiLine

Kombination Produkthierarchie Hauptgruppe und Gruppe - 2520 (SUJ)0711

Listenpreis16,65 €

Technische Daten

Bemessungsstrom In [A]320 A

Polzahl1

Verlustleistung max. [W]5.3448 W

Lieferform

Tiefe der Verpackung0,204 m

Breite der Verpackung0,02 m

Länge der Verpackung0,005 m

Bruttogewicht0,182 kg

Anzahl pro Basismengeneinheit (Verpackungseinheit)1

BasismengeneinheitStück

Lieferformmontiert im Schrank eingebaut

Menge Verpackungseinheit Basis1

Konstruktive Daten

gestreckte Kupferlänge [mm]204 mm

Nennmaß außen Breite [FB]1 FB

Nennmaß außen Breite [mm]204 mm

Nennmaß außen Höhe [mm]20 mm

Nennmaß außen Tiefe [mm]5 mm

Oberflächenbeschaffenheitunbehandelt
