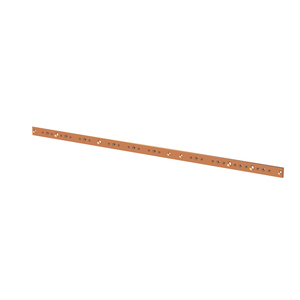

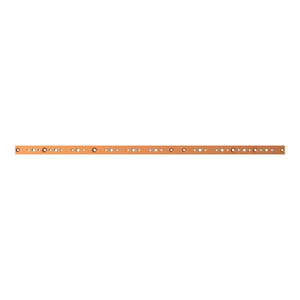

ZXM1230 Cu Schienen NH 5FB 40x10

Sammelschiene, CombiLine, montiert im Schrank eingebaut, Feldbreite 5 = 1215 mm, Bemessungsstrom In max. 850 A

Zur Produktmerkliste hinzufügen PDF Download

Technische Daten

Allgemeine Daten

TypZXM1230

Verpackungsmenge1

Artikelnummer2CPX042295R9999

Warentarifnummer85369001

UrsprungslandDeutschland

BauartSammelschiene

BaureiheCombiLine

Kombination Produkthierarchie Hauptgruppe und Gruppe - 2520 (SUJ)0711

Listenpreis628,00 €

Technische Daten

Bemessungsstrom In [A]850 A

Polzahl1

Verlustleistung max. [W]56.133 W

Lieferform

Tiefe der Verpackung1,215 m

Breite der Verpackung0,04 m

Länge der Verpackung0,01 m

Bruttogewicht4,332 kg

Anzahl pro Basismengeneinheit (Verpackungseinheit)1

BasismengeneinheitStück

Lieferformmontiert im Schrank eingebaut

Menge Verpackungseinheit Basis1

Konstruktive Daten

gestreckte Kupferlänge [mm]1215 mm

Nennmaß außen Breite [FB]5 FB

Nennmaß außen Breite [mm]1215 mm

Nennmaß außen Höhe [mm]40 mm

Nennmaß außen Tiefe [mm]10 mm

Oberflächenbeschaffenheitunbehandelt
