ZXM1227 Cu Schienen NH 2FB 40x10

Sammelschiene, CombiLine, montiert im Schrank eingebaut, Feldbreite 2 = 465 mm, Bemessungsstrom In max. 850 A

Zur Produktmerkliste hinzufügen PDF Download

Technische Daten

Allgemeine Daten

TypZXM1227

Verpackungsmenge1

Artikelnummer2CPX042292R9999

Warentarifnummer85369001

UrsprungslandDeutschland

BauartSammelschiene

BaureiheCombiLine

Kombination Produkthierarchie Hauptgruppe und Gruppe - 2520 (SUJ)0711

Listenpreis242,00 €

Technische Daten

Bemessungsstrom In [A]850 A

Polzahl1

Verlustleistung max. [W]21.483 W

Lieferform

Tiefe der Verpackung0,465 m

Breite der Verpackung0,04 m

Länge der Verpackung0,01 m

Bruttogewicht1,647 kg

Anzahl pro Basismengeneinheit (Verpackungseinheit)1

BasismengeneinheitStück

Lieferformmontiert im Schrank eingebaut

Menge Verpackungseinheit Basis1

Konstruktive Daten

gestreckte Kupferlänge [mm]465 mm

Nennmaß außen Breite [FB]2 FB

Nennmaß außen Breite [mm]465 mm

Nennmaß außen Höhe [mm]40 mm

Nennmaß außen Tiefe [mm]10 mm

Oberflächenbeschaffenheitunbehandelt

Dokumente

Katalog für den Schaltanlagenbau

PDF, ca. 55.54 MB

Katalog für den Elektrogroßhandel

PDF, ca. 49.54 MB

EU Konformitätserklärung Verteilerfeldsystem CombiLine N

PDF, ca. 2.2 MB

Technisches Handbuch

PDF, ca. 40.66 MB

Erklärung zur REACH - Verordnung - ABB STRIEBEL & JOHN

PDF, ca. 1008.81 kB

Ausschreibung

Mehr Informationen

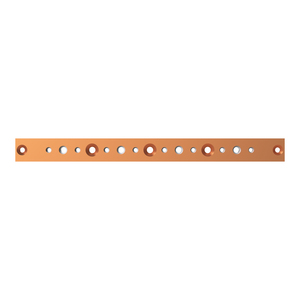

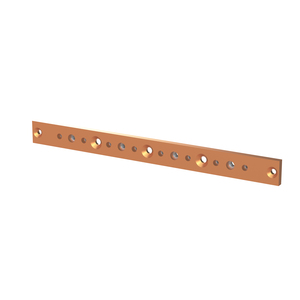

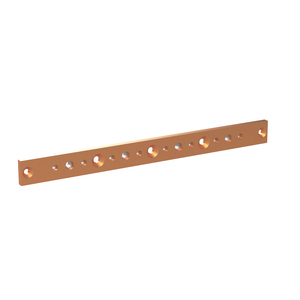

Produktbilder
