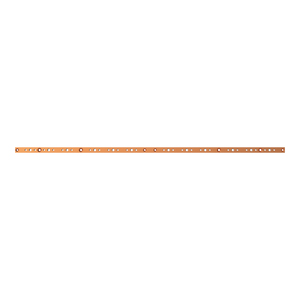

ZXM1225 Cu Schienen NH 6FB 30x10

Sammelschiene, CombiLine, montiert im Schrank eingebaut, Feldbreite 6 = 1465 mm, Bemessungsstrom In max. 630 A

Zur Produktmerkliste hinzufügen PDF Download

Technische Daten

Allgemeine Daten

TypZXM1225

Verpackungsmenge1

Artikelnummer2CPX042290R9999

Warentarifnummer85369001

UrsprungslandDeutschland

BauartSammelschiene

BaureiheCombiLine

Kombination Produkthierarchie Hauptgruppe und Gruppe - 2520 (SUJ)0711

Listenpreis661,00 €

Technische Daten

Bemessungsstrom In [A]630 A

Polzahl1

Verlustleistung max. [W]49.517 W

Lieferform

Tiefe der Verpackung1,465 m

Breite der Verpackung0,03 m

Länge der Verpackung0,01 m

Bruttogewicht3,877 kg

Anzahl pro Basismengeneinheit (Verpackungseinheit)1

BasismengeneinheitStück

Lieferformmontiert im Schrank eingebaut

Menge Verpackungseinheit Basis1

Konstruktive Daten

gestreckte Kupferlänge [mm]1465 mm

Nennmaß außen Breite [FB]6 FB

Nennmaß außen Breite [mm]1465 mm

Nennmaß außen Höhe [mm]30 mm

Nennmaß außen Tiefe [mm]10 mm

Oberflächenbeschaffenheitunbehandelt
