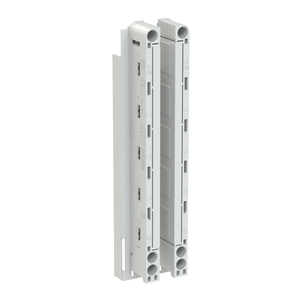

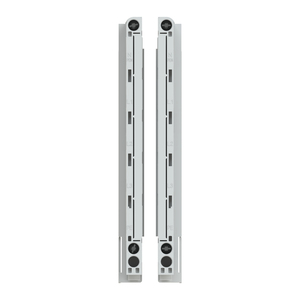

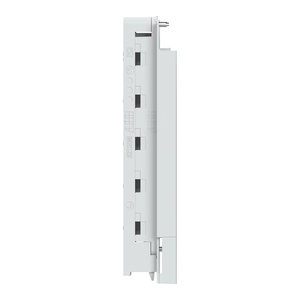

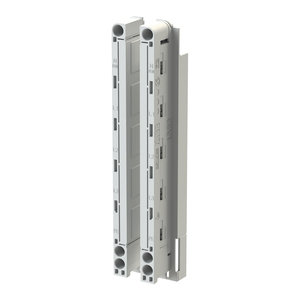

ZX490LRP10 Sammelsch.-Halter 40mm 10St

Sammelschienenhalter, 5-polig, für einen Bemessungsstrom bis 360 A, Sammelschienenmittenabstand 40mm, für CU 12 x 5 mm, 12 x 10 mm und 20 x 5 mm, Schnellmontage der Schienen durch einrastbares Oberteil, Verpackungseinheit 10 Stück

Zur Produktmerkliste hinzufügen PDF Download

Technische Daten

Allgemeine Daten

TypZX490LRP10

Verpackungsmenge10

Artikelnummer2CPX047360R9999

Warentarifnummer85389099

UrsprungslandUndefiiniert

BauartSammelschienenhalter

BaureiheCombiLine

Kombination Produkthierarchie Hauptgruppe und Gruppe - 2520 (SUJ)0701

Listenpreis245,00 €

Technische Daten

Bemessungsisolationsspannung Ui [V]690 V

Bemessungsstoßspannungsfestigkeit Uimp [kV]6 kV

Bemessungsstrom In [A]360 A

EDF MontagegerüstJa (1)

Polzahl5

Verschmutzungsgrad3

Normen

DIN EN 61439-1Ja

DIN EN 61439-2Ja

DIN EN 61439-3Ja

Lieferform

Tiefe der Verpackung0,27 m

Breite der Verpackung0,17 m

Länge der Verpackung0,09 m

Bruttogewicht1,489 kg

Anzahl pro Basismengeneinheit (Verpackungseinheit)10

BasismengeneinheitPack

Menge Verpackungseinheit Basis1

Konstruktive Daten

Nennmaß außen Breite [mm]230 mm

Nennmaß außen Höhe [mm]35 mm

Nennmaß außen Tiefe [mm]20 mm

Sammelschienen Mittenabstand [mm]40 mm

Aufstellungart

MontagegerüstartWR oder EDF
