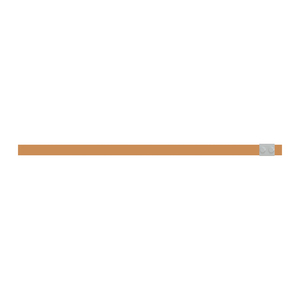

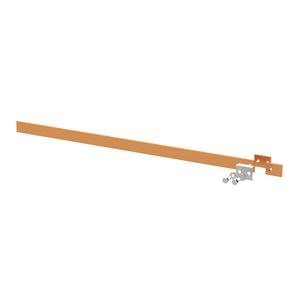

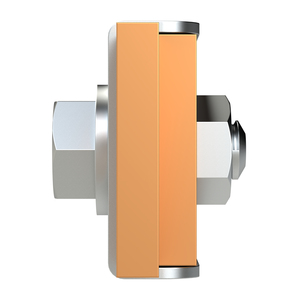

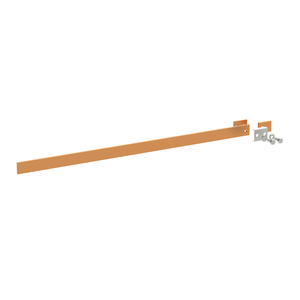

ZX2562 Cu-Schiene 30x5mm 3FB V2, A1

Sammelschiene, CombiLine, Bausatz unmontiert, Feldbreite 3 = 700 mm, Bemessungsstrom In max. 440 A

PDF Download

Technische Daten

Allgemeine Daten

TypZX2562

Artikelnummer2CPX047491R9999

Warentarifnummer85369001

UrsprungslandDeutschland

BauartSammelschiene

BaureiheCombiLine

Kombination Produkthierarchie Hauptgruppe und Gruppe - 2520 (SUJ)0711

Technische Daten

Bemessungsstrom In [A]440 A

Polzahl1

Verlustleistung max. [W]23.1 W

Lieferform

Tiefe der Verpackung0,698 m

Breite der Verpackung0,03 m

Länge der Verpackung0,015 m

Bruttogewicht1,213 kg

BasismengeneinheitStück

LieferformBausatz unmontiert

Menge Verpackungseinheit Basis1

Konstruktive Daten

gestreckte Kupferlänge [mm]700 mm

Nennmaß außen Breite [FB]3 FB

Nennmaß außen Breite [mm]700 mm

Nennmaß außen Höhe [mm]30 mm

Nennmaß außen Tiefe [mm]5 mm

Oberflächenbeschaffenheitunbehandelt
