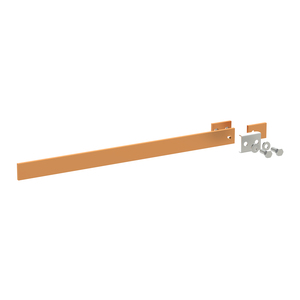

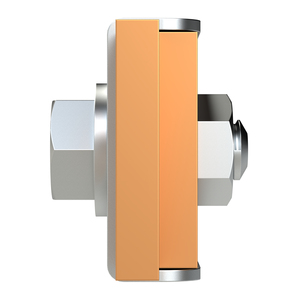

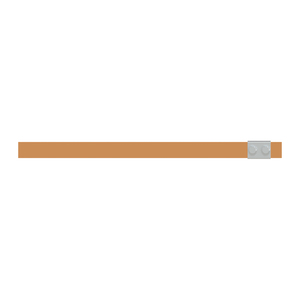

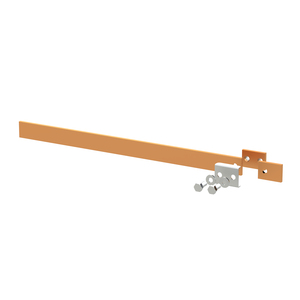

ZX2561 Cu-Schiene 30x5mm 2FB V2, A1

Sammelschiene, CombiLine, Bausatz unmontiert, Feldbreite 2 = 450 mm, Bemessungsstrom In max. 440 A

PDF Download

Technische Daten

Allgemeine Daten

TypZX2561

Artikelnummer2CPX047490R9999

Warentarifnummer85369001

UrsprungslandDeutschland

BauartSammelschiene

BaureiheCombiLine

Kombination Produkthierarchie Hauptgruppe und Gruppe - 2520 (SUJ)0711

Technische Daten

Bemessungsstrom In [A]440 A

Polzahl1

Verlustleistung max. [W]14.85 W

Lieferform

Tiefe der Verpackung0,448 m

Breite der Verpackung0,02 m

Länge der Verpackung0,015 m

Bruttogewicht0,823 kg

BasismengeneinheitStück

LieferformBausatz unmontiert

Menge Verpackungseinheit Basis1

Konstruktive Daten

gestreckte Kupferlänge [mm]450 mm

Nennmaß außen Breite [FB]2 FB

Nennmaß außen Breite [mm]450 mm

Nennmaß außen Höhe [mm]30 mm

Nennmaß außen Tiefe [mm]5 mm

Oberflächenbeschaffenheitunbehandelt
