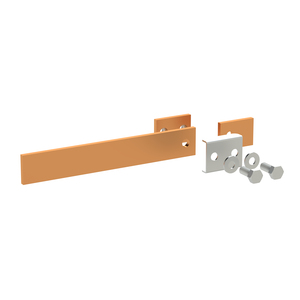

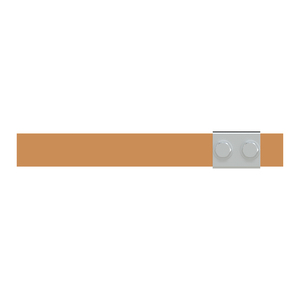

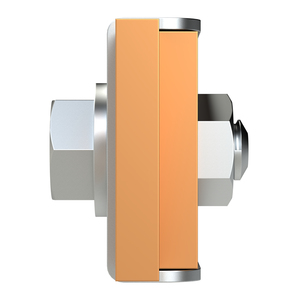

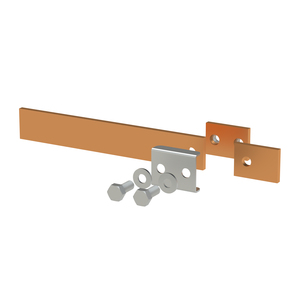

ZX2560 Cu-Schiene 30x5mm 1FB V2, A1

Sammelschiene, CombiLine, Bausatz unmontiert, Feldbreite 1 = 200 mm, Bemessungsstrom In max. 440 A

PDF Download

Technische Daten

Allgemeine Daten

TypZX2560

Artikelnummer2CPX047489R9999

Warentarifnummer85369001

UrsprungslandDeutschland

BauartSammelschiene

BaureiheCombiLine

Kombination Produkthierarchie Hauptgruppe und Gruppe - 2520 (SUJ)0711

Technische Daten

Bemessungsstrom In [A]440 A

Polzahl1

Verlustleistung max. [W]6.6 W

Lieferform

Tiefe der Verpackung0,198 m

Breite der Verpackung0,03 m

Länge der Verpackung0,015 m

Bruttogewicht0,438 kg

BasismengeneinheitStück

LieferformBausatz unmontiert

Menge Verpackungseinheit Basis1

Konstruktive Daten

gestreckte Kupferlänge [mm]200 mm

Nennmaß außen Breite [FB]1 FB

Nennmaß außen Breite [mm]200 mm

Nennmaß außen Höhe [mm]30 mm

Nennmaß außen Tiefe [mm]5 mm

Oberflächenbeschaffenheitunbehandelt
