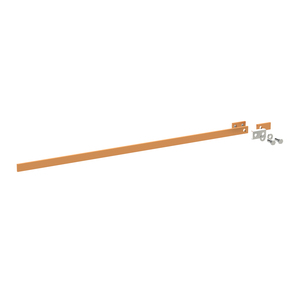

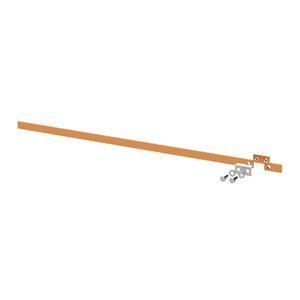

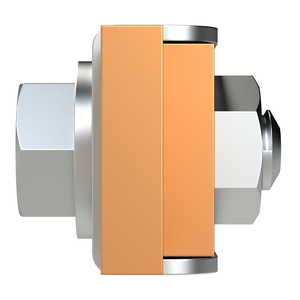

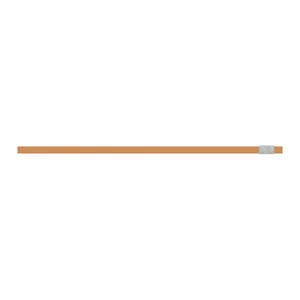

ZX2552 Cu-Schiene 20x5mm 3FB V2, A1

Sammelschiene, CombiLine, Bausatz unmontiert, Feldbreite 3 = 700 mm, Bemessungsstrom In max. 320 A

PDF Download

Technische Daten

Allgemeine Daten

TypZX2552

Artikelnummer2CPX047485R9999

Warentarifnummer85369001

UrsprungslandDeutschland

BauartSammelschiene

BaureiheCombiLine

Kombination Produkthierarchie Hauptgruppe und Gruppe - 2520 (SUJ)0711

Technische Daten

Bemessungsstrom In [A]320 A

Polzahl1

Verlustleistung max. [W]18.34 W

Lieferform

Tiefe der Verpackung0,698 m

Breite der Verpackung0,02 m

Länge der Verpackung0,015 m

Bruttogewicht0,833 kg

BasismengeneinheitStück

LieferformBausatz unmontiert

Menge Verpackungseinheit Basis1

Konstruktive Daten

gestreckte Kupferlänge [mm]700 mm

Nennmaß außen Breite [FB]3 FB

Nennmaß außen Breite [mm]700 mm

Nennmaß außen Höhe [mm]20 mm

Nennmaß außen Tiefe [mm]5 mm

Oberflächenbeschaffenheitunbehandelt
