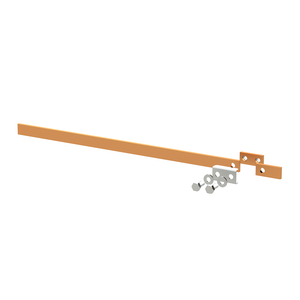

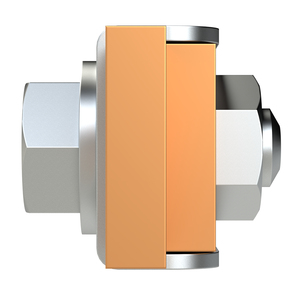

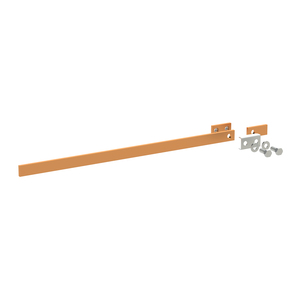

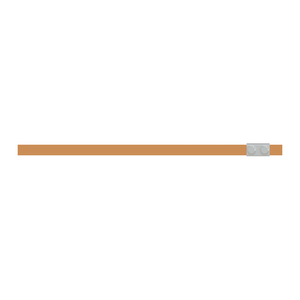

ZX2551 Cu-Schiene 20x5mm 2FB V2, A1

Sammelschiene, CombiLine, Bausatz unmontiert, Feldbreite 2 = 450 mm, Bemessungsstrom In max. 320 A

PDF Download

Technische Daten

Allgemeine Daten

TypZX2551

Artikelnummer2CPX047484R9999

Warentarifnummer85369001

UrsprungslandDeutschland

BauartSammelschiene

BaureiheCombiLine

Kombination Produkthierarchie Hauptgruppe und Gruppe - 2520 (SUJ)0711

Technische Daten

Bemessungsstrom In [A]320 A

Polzahl1

Verlustleistung max. [W]11.79 W

Lieferform

Tiefe der Verpackung0,468 m

Breite der Verpackung0,025 m

Länge der Verpackung0,01 m

Bruttogewicht0,573 kg

BasismengeneinheitStück

LieferformBausatz unmontiert

Menge Verpackungseinheit Basis1

Konstruktive Daten

gestreckte Kupferlänge [mm]450 mm

Nennmaß außen Breite [FB]2 FB

Nennmaß außen Breite [mm]450 mm

Nennmaß außen Höhe [mm]20 mm

Nennmaß außen Tiefe [mm]5 mm

Oberflächenbeschaffenheitunbehandelt
