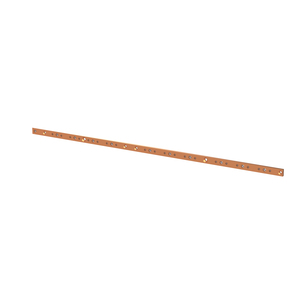

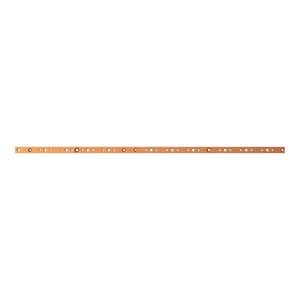

ZX2524 Cu Schiene 30x10mm, L:1274mm

Sammelschiene, CombiLine, Bausatz unmontiert, Feldbreite 6 = 1274 mm, Bemessungsstrom In max. 630 A

Zur Produktmerkliste hinzufügen PDF Download

Technische Daten

Allgemeine Daten

TypZX2524

Verpackungsmenge1

Artikelnummer2CPX042972R9999

Warentarifnummer85369001

UrsprungslandDeutschland

BauartSammelschiene

BaureiheCombiLine

Kombination Produkthierarchie Hauptgruppe und Gruppe - 2520 (SUJ)0711

Listenpreis532,00 €

Technische Daten

Bemessungsstrom In [A]630 A

Polzahl1

Verlustleistung max. [W]43.0612 W

Lieferform

Tiefe der Verpackung1,274 m

Breite der Verpackung0,03 m

Länge der Verpackung0,01 m

Bruttogewicht3,005 kg

Anzahl pro Basismengeneinheit (Verpackungseinheit)1

BasismengeneinheitStück

LieferformBausatz unmontiert

Menge Verpackungseinheit Basis1

Konstruktive Daten

gestreckte Kupferlänge [mm]1274 mm

Nennmaß außen Breite [FB]6 FB

Nennmaß außen Breite [mm]1274 mm

Nennmaß außen Höhe [mm]30 mm

Nennmaß außen Tiefe [mm]10 mm

Oberflächenbeschaffenheitunbehandelt
