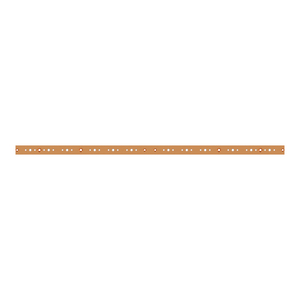

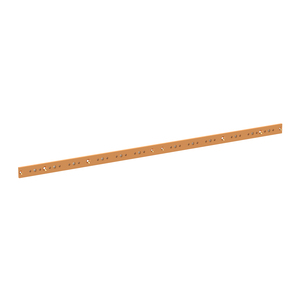

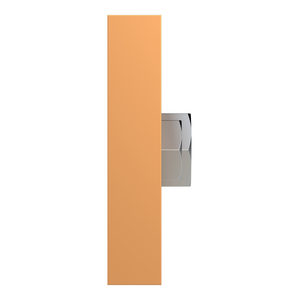

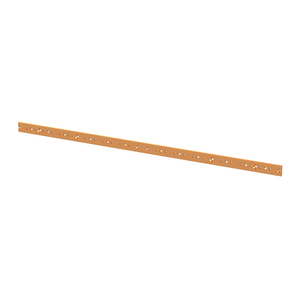

ZX2435 Cu Schienen NH 6FB 50x10

Sammelschiene, CombiLine, Bausatz unmontiert, Feldbreite 6 = 1465 mm, Bemessungsstrom In max. 1000 A

PDF Download

Technische Daten

Allgemeine Daten

TypZX2435

Artikelnummer2CPX047597R9999

Warentarifnummer85369001

UrsprungslandDeutschland

BauartSammelschiene

BaureiheCombiLine

Kombination Produkthierarchie Hauptgruppe und Gruppe - 2520 (SUJ)0711

Technische Daten

Bemessungsstrom In [A]1000 A

Polzahl1

Verlustleistung max. [W]74.8615 W

Lieferform

Tiefe der Verpackung0,05 m

Breite der Verpackung0,01 m

Länge der Verpackung1,461 m

Bruttogewicht7,666 kg

BasismengeneinheitStück

LieferformBausatz unmontiert

Menge Verpackungseinheit Basis1

Konstruktive Daten

gestreckte Kupferlänge [mm]1465 mm

Nennmaß außen Breite [FB]6 FB

Nennmaß außen Breite [mm]1465 mm

Nennmaß außen Höhe [mm]50 mm

Nennmaß außen Tiefe [mm]10 mm

Dokumente

Erklärung zur REACH - Verordnung - ABB STRIEBEL & JOHN

PDF, ca. 758.39 kB

EU Konformitaetserklaerung Verteilerfeldsystem CombiLine N

PDF, ca. 2.03 MB

Ausschreibung

Mehr Informationen
