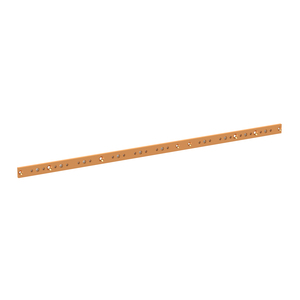

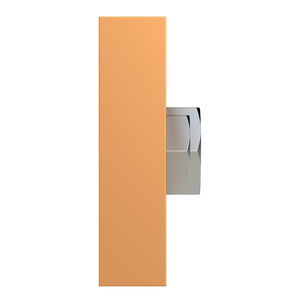

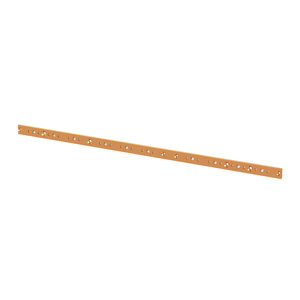

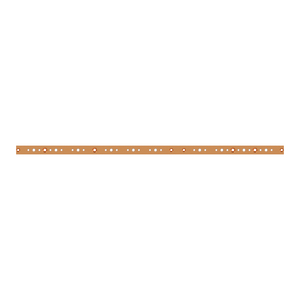

ZX2424 Cu Schienen NH 5FB 40x10

Sammelschiene, CombiLine, Bausatz unmontiert, Feldbreite 5 = 1215 mm, Bemessungsstrom In max. 850 A

PDF Download

Technische Daten

Allgemeine Daten

TypZX2424

Artikelnummer2CPX047590R9999

Warentarifnummer85369001

UrsprungslandDeutschland

BauartSammelschiene

BaureiheCombiLine

Kombination Produkthierarchie Hauptgruppe und Gruppe - 2520 (SUJ)0711

Technische Daten

Bemessungsstrom In [A]850 A

Polzahl1

Verlustleistung max. [W]56.133 W

Lieferform

Tiefe der Verpackung0,04 m

Breite der Verpackung0,01 m

Länge der Verpackung1,211 m

Bruttogewicht5,122 kg

BasismengeneinheitStück

LieferformBausatz unmontiert

Menge Verpackungseinheit Basis1

Konstruktive Daten

gestreckte Kupferlänge [mm]1215 mm

Nennmaß außen Breite [FB]5 FB

Nennmaß außen Breite [mm]1215 mm

Nennmaß außen Höhe [mm]40 mm

Nennmaß außen Tiefe [mm]10 mm

Oberflächenbeschaffenheitunbehandelt
